Exemplo de Operação de Elementos Sólidos

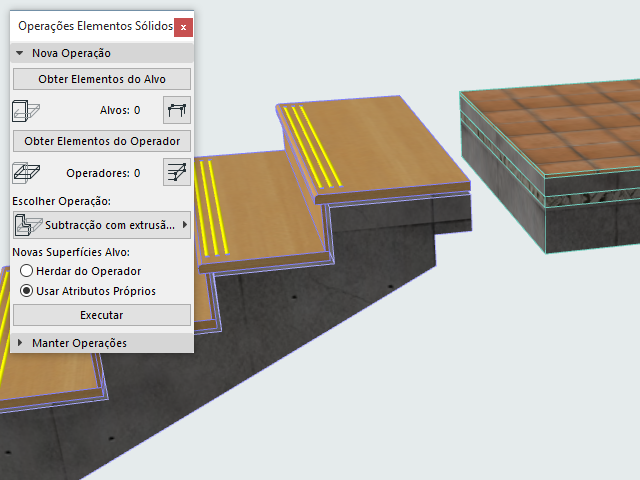

Neste exemplo, vamos conectar uma Escada a uma Laje.


  1. Abra a caixa de diálogo utilizando o comando Modelação > Operações Elementos Sólidos (também disponível a partir do menu de contexto de cada elemento seleccionado).

    Para pormenores sobre os controlos, veja Palete Operações de Elementos Sólidos.

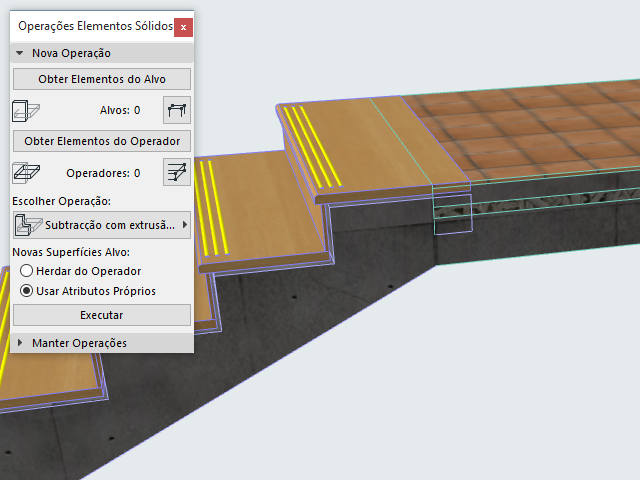

  2. Faça coincidir os dois elementos.

  3. Seleccione um elemento alvo: a Laje.

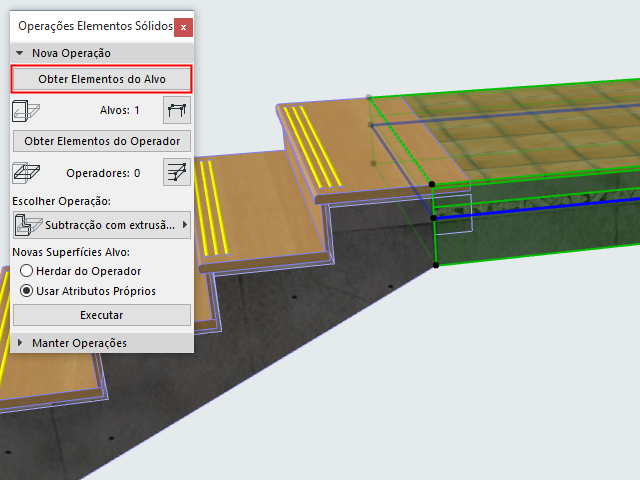

  4. Clique em Obter Elementos do Alvo.

  5. Desseleccione a Laje.
  6. Seleccione o elemento operador: a escada.

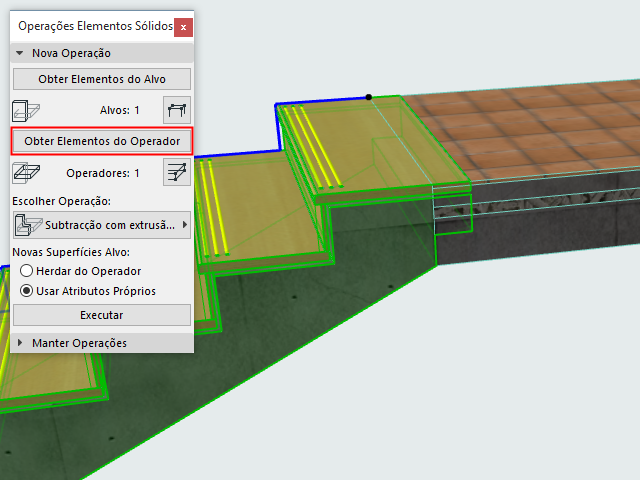

  7. Clique em Obter Elementos do Operador.

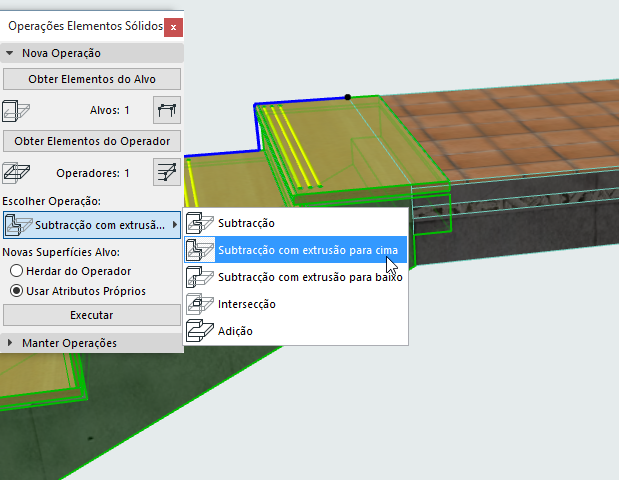

  8. Clique no tipo de operação: Subtracção com Extrusão para Cima.

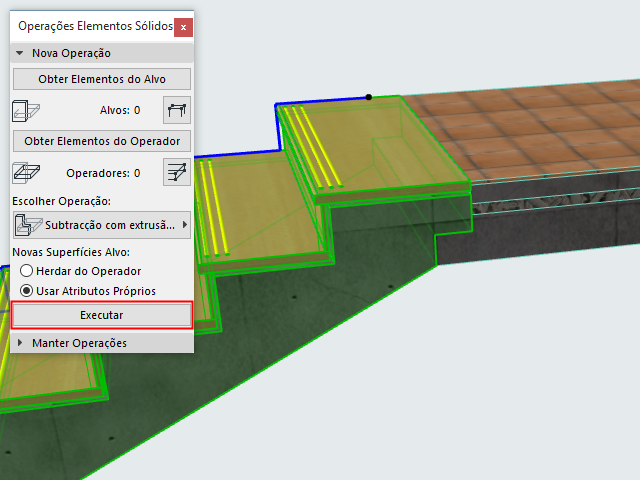

  9. Clique em Executar. A Operação de Elementos Sólidos está concluída.

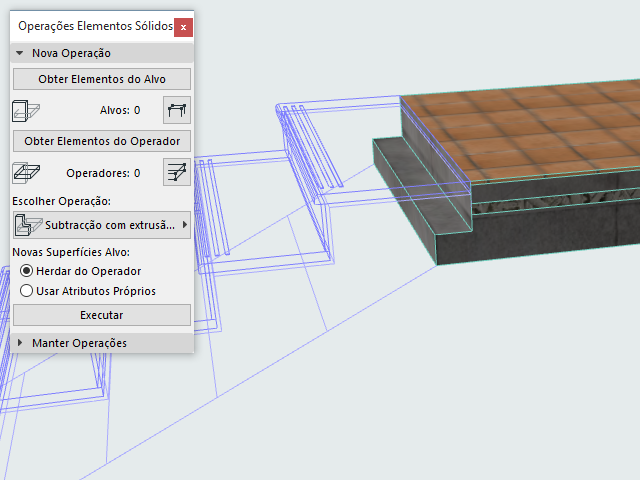

  10. Veja o resultado em 3D.


Com a Escada visível no modelo estrutural:
