Criar uma Viga inclinada

Utilize as Definições de Viga ou utilize a Inclinação de Viga graficamente na janela 3D.

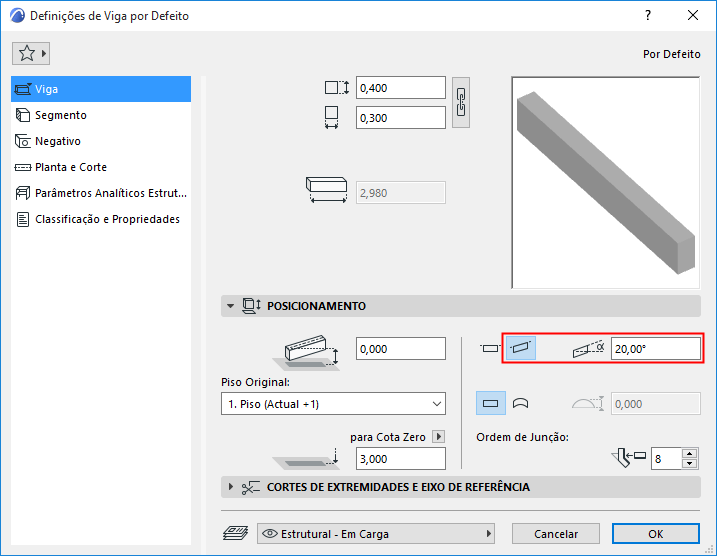

Definir Ângulo de Inclinação nas Definições de Viga

  1. Nas Definições de Viga (página Viga, painel Posicionamento) ou a Caixa de Informações, escolha o ícone Inclinado.
  2. Introduza um ângulo de inclinação em graus.


    O valor deverá encontrar-se entre -89° e +89°, e é medido a partir do ponto inicial da Viga.

  3. Seleccione um Método de Colocação na Caixa de Informações, e coloque o Pilar.

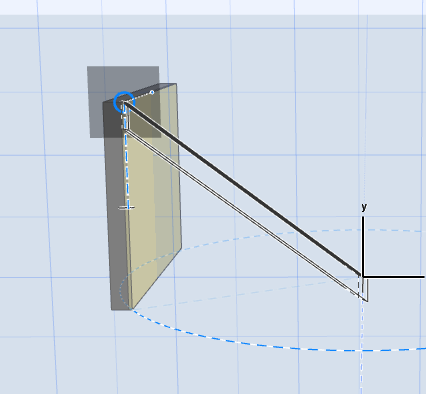

Inserção de Viga com Dois Cliques

  1. Escolha o método de Viga Simples na Caixa de Informações.

  2. Clique duas vezes para colocar cada fim da Viga.
  3. Na Janela 3D:
    • Vincule os pontos finais a elementos existentes
    • Clique em Shift para restringir a entrada a um plano de edição.

      Nota: se a Viga já tiver um ângulo de inclinação definido (em Definições ou na Caixa de Informações), o ângulo de inclinação prevalece independentemente da restrição.

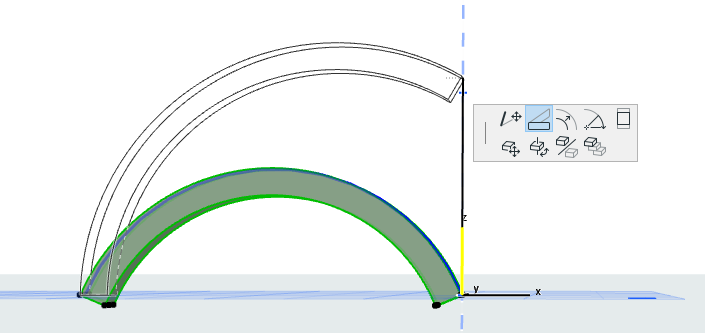

Uma Viga verticalmente curvada pode também ser inclinada.
