Curvar uma Viga Verticalmente

Na Janela 3D ou Corte/Alçado:

  1. Seleccione uma Viga

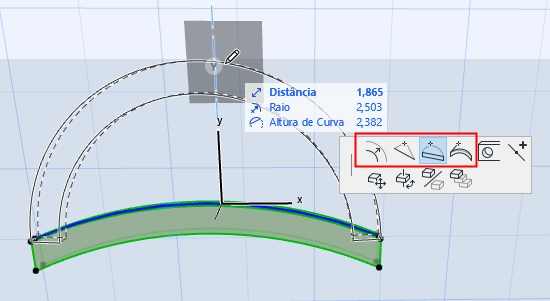

  2. Utilize os comandos da palete de contexto para curvar a aresta verticalmente ou edite utilizando a tangente.


A curva vertical de uma Viga não se curva sozinha.

Uma determinada Viga não pode curvar nas direcções vertical e horizontal.

  • Para uma viga recta: a altura da curva não pode ser superior ao raio da curva.
  • Para uma viga inclinada: os pontos de início e fim de um arco não podem ser mais baixos do que a origem do arco

    BeamVerticalCurveMaxStraight.png    BeamVerticalCurveMax.png

  • Para uma Viga curvada verticalmente, também está disponível o comando de Alongamento Radial:

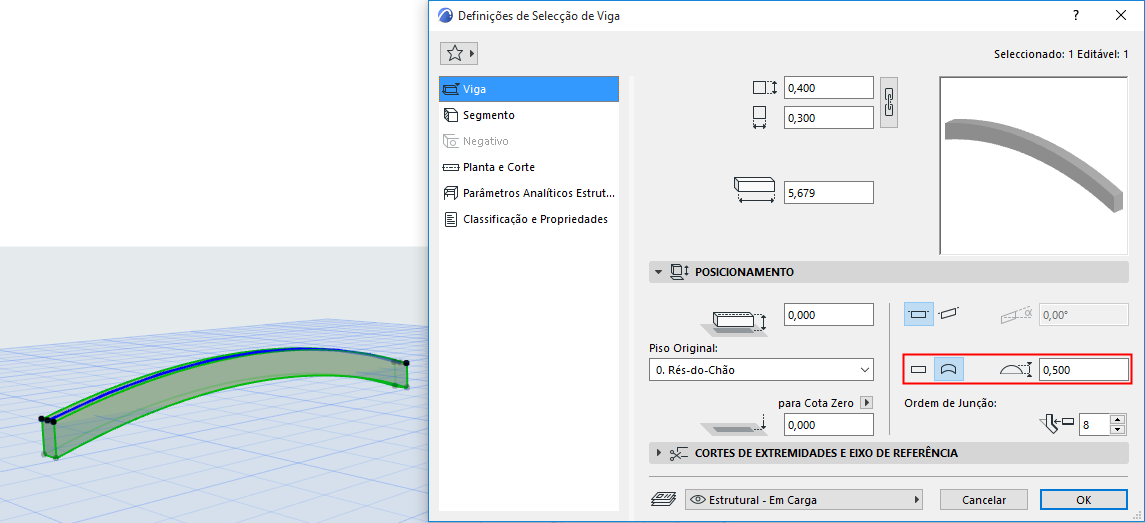

Em alternativa, nas Definições de Viga ou na Caixa de Informações: clique no ícone Curvo e defina a Altura de Corda/Arco.

  • É possível um valor negativo

  • Se a Viga inicial estava curvada horizontalmente, ao clicar no ícone Curvo vai atribuir uma curva vertical e eliminar a curva horizontal.

Tópico relacionado:

Viga Curvada Horizontalmente
