Editar Vigas

Alongar Comprimento/Modificar Ângulo

Utilize os comandos da Palete de Contexto do ponto final do Eixo de Referência da Viga.

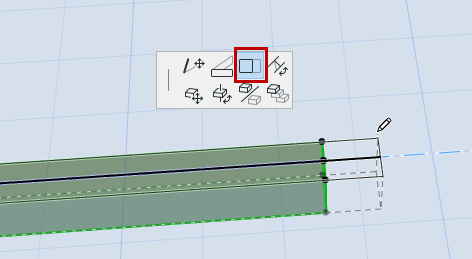

  • Alongar comprimento

Para uma Viga inclinada:

  • Encurtar/alongar comprimento com Inclinação fixa

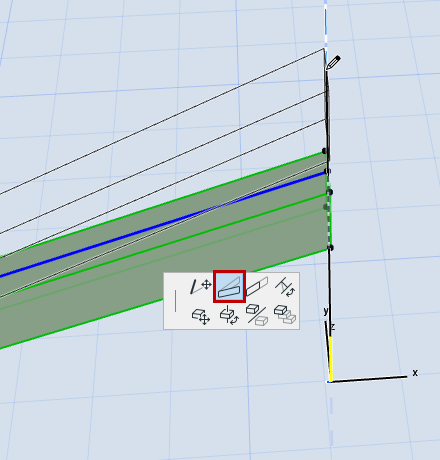

  • Modificar ângulo

    BeamStretchLength.png   BeamModifyAngle.png

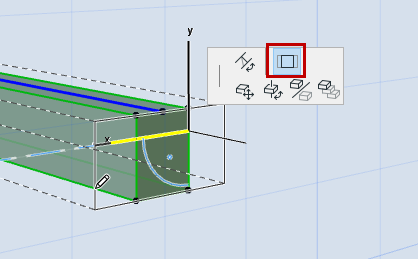

Alongar Corte Transversal da Viga

Para uma Viga não-segmentada, não-curva:

Em Planta ou na janela 3D, utilize os comandos da Palete de Contexto para alongar as dimensões do corte transversal da Viga.

Nota: as Vigas podem também ser alongadas na vista Corte, se a linha de referência da Viga for perpendicular à linha de Corte.

Em alternativa, utilize Edição > Dar nova forma > Encurtar/Alongar.



Editar Viga Inclinada em Planta

  1. Seleccione a Viga inclinada na Planta.

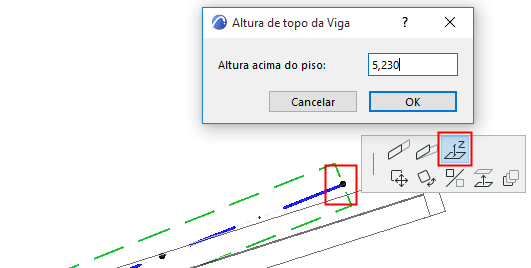

  2. A partir da palete de contexto da linha de referência, clique no comando de altura do ponto final.
  3. Na caixa de diálogo de Altura de topo da Viga, introduza a nova altura do ponto final da Viga seleccionada.
