Cobertura complexa

  1. Desenhe o contorno da Planta do seu edifício (i.e. paredes exteriores).
  2. Active a Ferramenta Cobertura e utilize o método de construção Multi-plano e o método de geometria Complexo.

  3. Nas Definições de Cobertura, ajuste os Parâmetros Principais de Cobertura (p.ex. Inclinação, Saliência do Beiral)

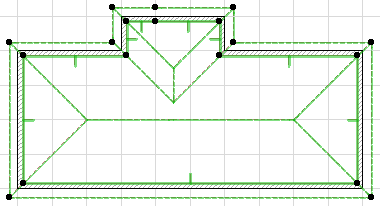

  4. Trace o contorno do edifício; ou utilize a Vara Mágica (espaço+clique) na aresta do contorno da Parede para criar rapidamente uma Cobertura Multi-plano.

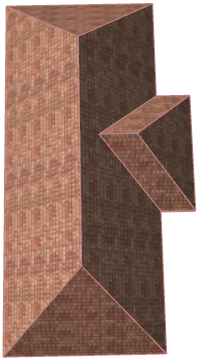

  5. A Cobertura criada é em elemento único de Cobertura Multi-plano.

    HipRoofFP2.png     HipRoof3D2.png
