Recomendações de LOD
Nível de Pormenor de Símbolo 2D recomendado
Considere a espessura da caneta e a aparência pormenorizada à escala - representações 2D demasiado detalhadas para escalas maiores podem ser difíceis de ler.
Exemplos de Nível de Pormenor de Símbolo 2D
Nível de Pormenor do Modelo 3D recomendado
A criação de modelos 3D muito detalhados pode levar a uma pesada contagem de polígonos que pode tornar o Archicad mais lento. De seguida, apresentamos algumas dicas que o ajudam a criar Itens de Biblioteca sem comprometer o desempenho:
- Evite pormenores de modelagem legíveis a escalas inferiores a 1:20 em geral (p. ex., 1:10 ou 1:5, etc.)
- Simplifique as formas de corte de molduras/caixilhos ou perfis de montagem
- Não modele elementos desnecessários (se possível), tais como vedações de portas/janelas, ferragens detalhadas de portas/janelas, fixadores e similares.
- Evite a criação de um número excessivo de superfícies curvas.
- A criação de superfícies curvas com raios muito pequenos resultará em faces facetadas; a melhor abordagem é simplificá-las. (Um exemplo típico para a simplificação seria o uso de perfis extrudidos de aço/alumínio de molduras e caixilhos de portas ou janelas).
- Utilize a ferramenta Morph (plano com espessura zero) para elementos que devem aparecer como uma única linha em Cortes (por exemplo, painéis envidraçados ou folha de porta / caixilho de janela em LOD 3D «Esquemático").

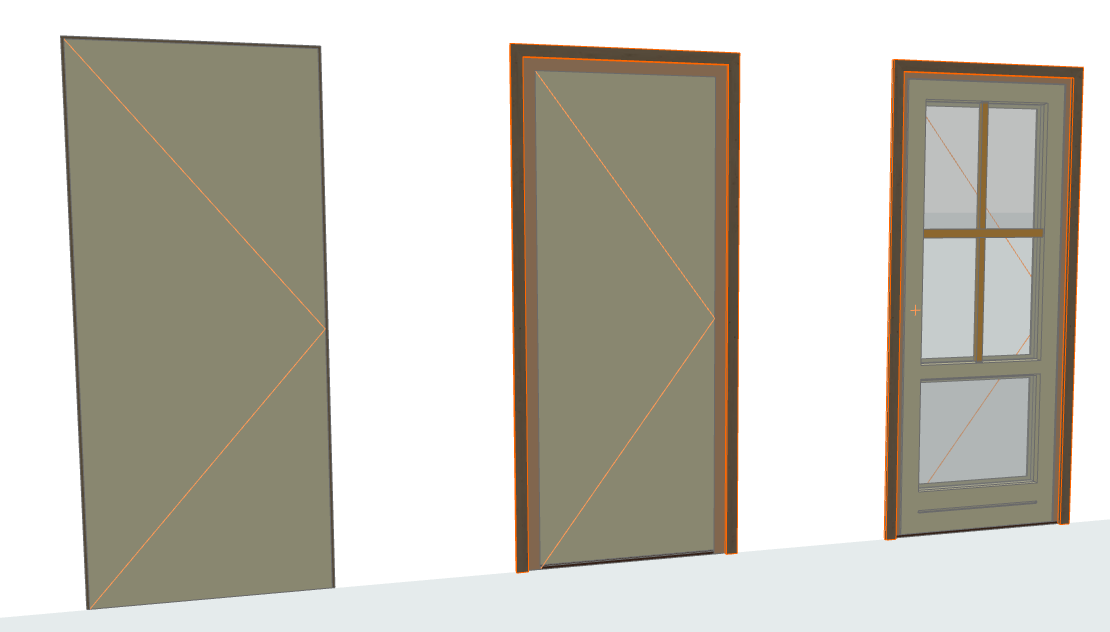

Exemplos de Nível de Pormenor de Modelo 3D
