Criar um Ponto de Vista Desenho de Pormenor com Origem no Modelo

Para criar um Pormenor originado pelo Modelo, coloque um Marcador de Pormenor numa das seguintes Janelas: Planta, Corte/Alçado/Alçado Interior, Documento 3D, Folha de Trabalho ou Pormenor.

1. Active a ferramenta Pormenor.
2. Na Caixa de Informações ou nas Definições de Pormenor por Defeito, verifique que “Criar nova Janela de Desenho de Pormenor”.





3. Seleccione um dos seguintes métodos geométricos na Caixa de Informações: Poligonal, Rectangular, ou Rectangular Rodado. (O primeiro método, “Sem limite”, cria um Marcador ligado a um Ponto de Vista independente, sem origem no Modelo.)





4. Desenhe a delimitação do Pormenor e clique para completar.

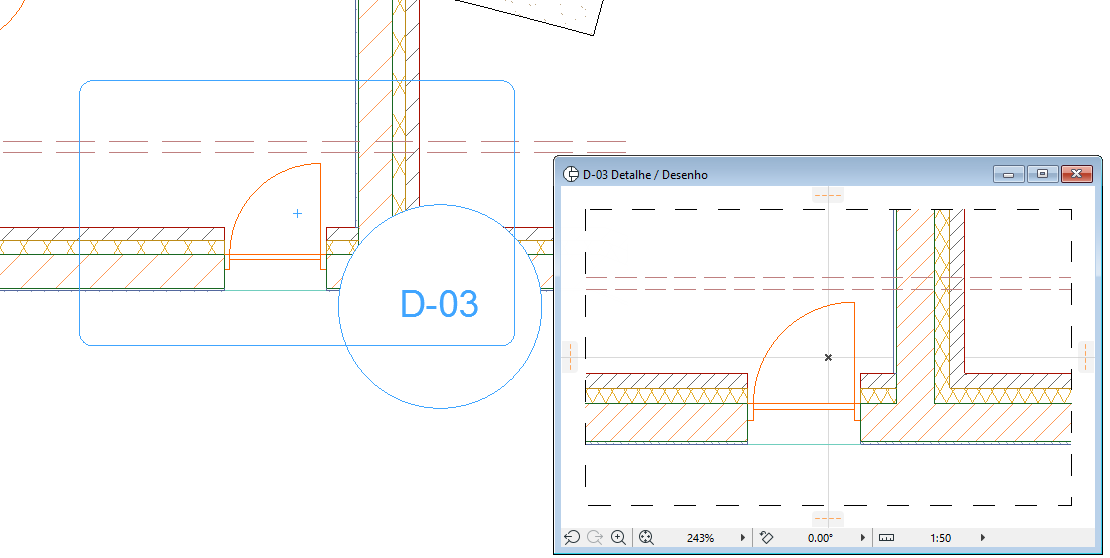

5. Depois de desenhar a delimitação do Pormenor, clique com o cursor Martelo para colocar o Marcador. O X representa a origem do Pormenor.





   Nota: Os Marcadores de Pormenor de Origem distinguem-se no ecrã por uma trama semi-transparente opcional. (Utilize Visualização > Opções de Visualização no Ecrã > Realçar Marcadores de Origem para activar ou desactivar esta trama para todos os Marcadores de Origem. A cor deste realce pode ser definida em Opções > Ambiente de Trabalho > Opções de Ecrã.)
6. Um novo Ponto de Vista de Desenho de Pormenor é criado e listado no Mapa de Projecto do Navegador.

Para definir a informação de referência visualizada no Marcador de Pormenor de Origem:

Ver Definir Referência de Marcador para Marcador de Origem.

A restante informação sobre o novo ponto de vista de Pormenor - os seus Marcadores e informação de Referência - pode ser definida nas Definições de Pormenor.
