Cotas Lineares

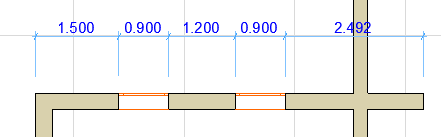

As Cotas Lineares apresentam o comprimento dos elementos, tanto rectos como curvos.

1. Active a ferramenta de Cota Linear.

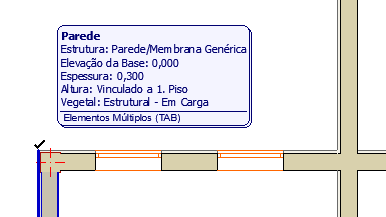

2. Desloque o seu cursor para o elemento que pretende cotar. O feedback realçado permite-lhe saber que elemento será cotado.

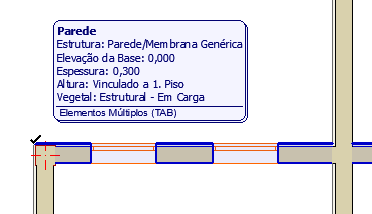

   Se o seu cursor está a passar por cima de vários elementos, a Etiqueta de Informações solicita-lhe que clique em Tab para percorrer os elementos.

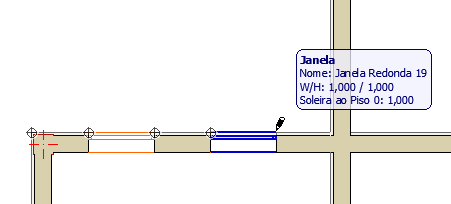

3. Clique ao longo do elemento que pretende cotar para colocar pontos de referência temporários onde as segmentos da cota devem começar e terminar. À medida que avançar, o elemento ao qual o ponto de referência pertence está realçado.
4. Se necessário, revogue qualquer ponto de referência clicando nele novamente.





5. Faça duplo clique depois de colocar o último ponto de referência.

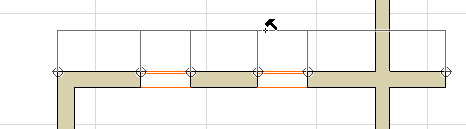

6. Clique com o cursor Martelo preto, onde quiser que a corrente de cotas apareça.
