Cotas de Ângulos

Métodos de Construção da Cota de Ângulo

A Cota de Ângulo tem dois métodos de construção (escolha a partir da Caixa de Informações ou das Definições da Cota de Ângulo):

• Método de construção Cota Interior (aguda):

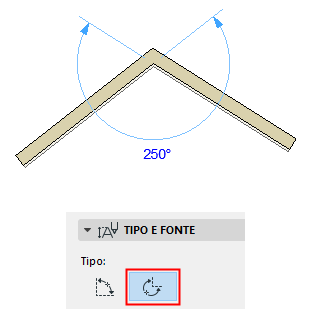

• Método de construção Cota Exterior (obtusa):





Colocar Cota de Ângulo Entre Duas Arestas

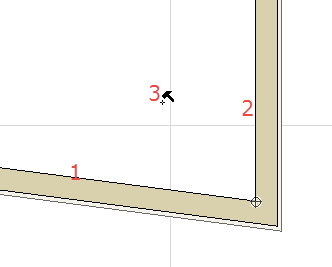

Para cotar um ângulo entre duas arestas:

1. Clique numa aresta ou linha.
2. Clique uma segunda vez na aresta ou linha.

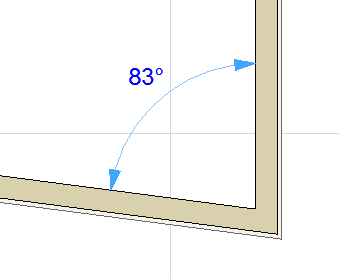

3. Clique uma terceira vez para colocar a cota do ângulo.



Também pode clicar em quatro localizações na janela ou numa Linha de Guia, para definir dois vectores. Clique novamente para colocar a cota de ângulo entre dois vectores: neste caso, as Cotas de Ângulos não são associativas.

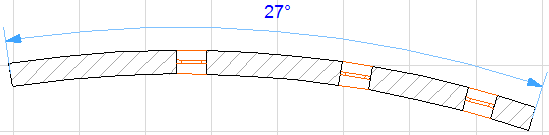

Colocar Cota de Ângulo num Elemento Curvo

1. Seleccione a ferramenta Cota de Ângulo na Caixa de Ferramentas.
2. Clique sobre o elemento curvo. Os dois limites do arco serão automaticamente marcados.





3. Clique com o cursor Martelo para colocar a cota.
