Atribuir uma Trama de Superfície

As tramas de superfície podem ser aplicadas a Vigas, Pilares, Lajes, Malhas, Coberturas, Membranas, Aberturas, Morphs e Zonas.

Para todos estes tipos de elemento excepto Zonas:

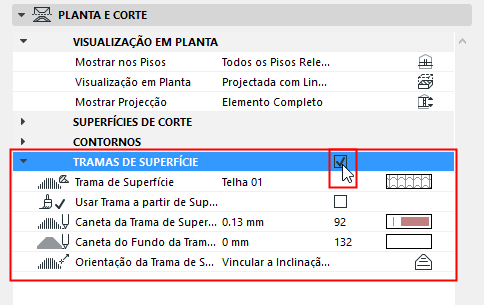

1. Vá ao painel Planta e Secção das respectivas definições (ou clique no botão Planta e Secção na Caixa de Informações.)
2. Seleccione a caixa Tramas de Superfície.





3. Clique no pop-up de parâmetros da Trama de Superfície para aceder à lista de tramas disponíveis e escolha a trama pretendida na lista pop-up.
   Nota: aqui só estão disponíveis as Tramas definidas como Tramas de Superfície em Opções > Atributos do Elemento > Tramas.
   • Utilizar Trama de Superfície: seleccione esta opção para utilizar antes a superfície do Material de Construção do elemento.
4. Utilizando os controlos de tramas de superfície que se seguem:
   • Escolha atributos de Caneta e de Fundo para a Trama de Superfície.
   • Utilize o parâmetro de Orientação da Trama de Superfície para definir a orientação do padrão de trama.

     Ver Definir a Orientação de Padrões da Trama de Vector ou Símbolo.

Para Zonas:

1. Active o botão “Trama de Superfície” nas Definições de Zona (Painel Planta), clicando no mesmo.





2. Clique no nome da trama ou ícone para aceder à lista de tramas disponíveis e escolha a trama pretendida da lista pop-up.
3. Escolha um botão de opção para definir a orientação do padrão da trama.
4. Se a superfície da Zona tiver uma Trama de superfície, tem a opção de a visualizar em alternativa: seleccione Utilizar Trama de Superfície.

   Ver Definir a Orientação de Padrões da Trama de Vector ou Símbolo.
