Moldura do Desenho
Cada Desenho colocado tem uma Moldura. Utilize-a de duas formas:
- Ajustar Moldura ao Desenho para incluir o conteúdo completo à sua vista de origem
- Moldura dimensionada manualmente para limitar o conteúdo visível (e opcionalmente recortar desenho pela moldura)
Porquê Cortar o Conteúdo do Desenho?
Se der um novo tamanho a uma Moldura de Desenho, pode opcionalmente recortar o conteúdo invisível do Desenho e apagá-lo da cache do Desenho. Conteúdo recortado já não tem de ser verificado ou actualizado (até ser recuperado). Assim, cortar conteúdo do Desenho reduz o tamanho do ficheiro e acelera a actualização do mesmo.
As funcionalidades de edição de Moldura e corte de Desenho funcionam em todos os tipos de Desenho, incluindo aqueles com uma origem externa.
O conteúdo recortado pode ser recuperado a qualquer altura, desde que a sua origem permaneça disponível.
Dar Novo Tamanho a Moldura e Cortar Conteúdo
Ajustar Moldura ao Desenho

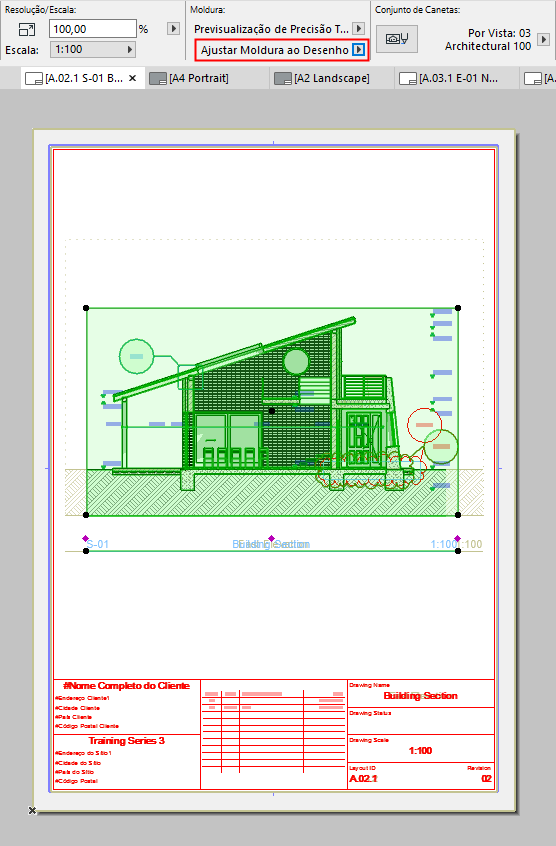

Por defeito, a Moldura do Desenho ajusta-se ao conteúdo completo do Desenho: o controlo Ajustar Moldura ao Desenho é activado em Definições do Desenho ou na Caixa de Informações.
Esta Moldura do Desenho é apresentada com uma linha sólida: não é recortada.
Dar Novo Tamanho a Moldura e Cortar Conteúdo
- Seleccione qualquer aresta da Moldura e utilize os comandos de edição da palete de contexto para a modificar.
- O botão Moldura dimensionada manualmente é agora activado (nas Definições do Desenho ou na Caixa de Informações).

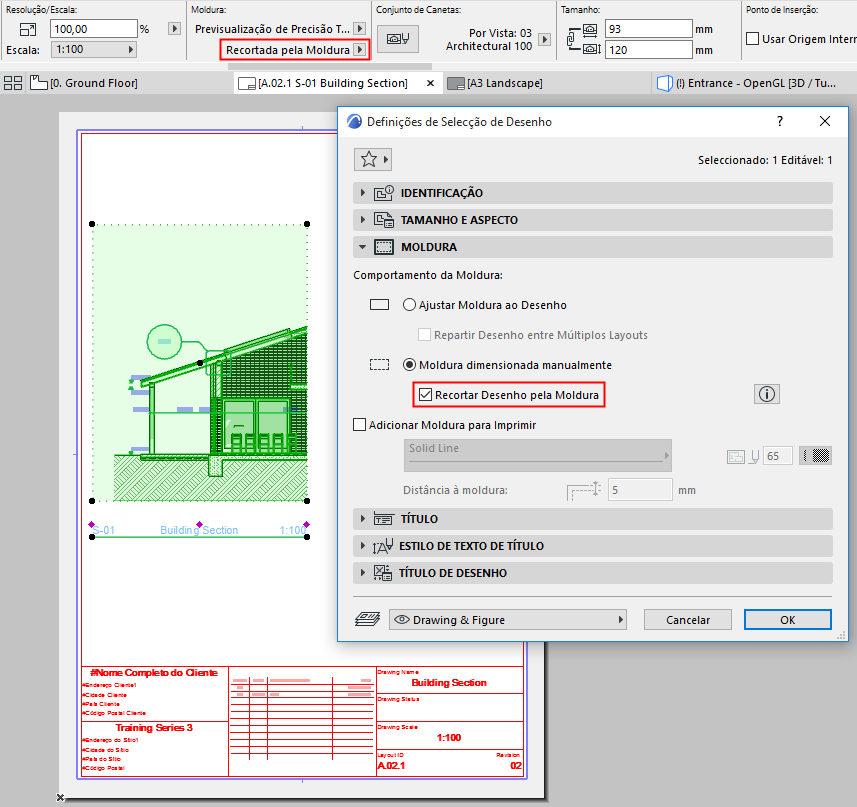

- Por defeito, a opção, Recortar Desenho pela Moldura também está seleccionada: quando muda manualmente a dimensão da Moldura, o conteúdo do Desenho é recortado correspondentemente.
A Moldura de um Desenho recortado é apresentada com uma linha ponteada.
O conteúdo recortado pode ser recuperado a qualquer altura, desde que a sua origem permaneça disponível. (Ver em baixo)
Restaurar Conteúdo Recortado
Num Desenho recortado seleccionado:
- Arraste a Moldura para a posição pretendida.

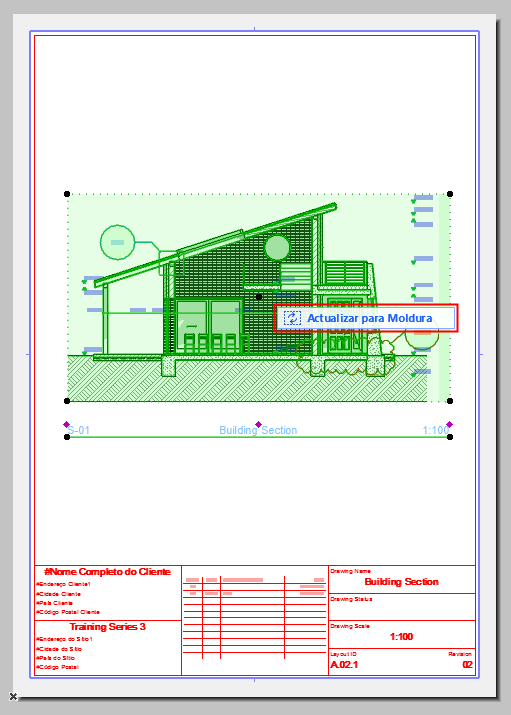

- O conteúdo recortado é indicado pela área sombreada. Aparece o comando Actualizar para Moldura.
- Clique em Actualizar para Moldura. O conteúdo do desenho (recortado) oculto é agora restaurado.

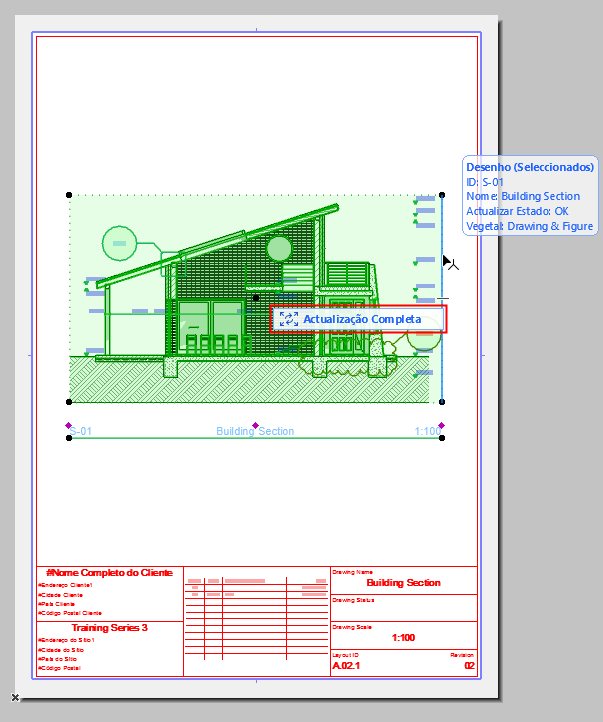

- Se continuar a editar a Moldura, o comando altera para Actualização Completa.
O comando Recortar Desenhos à Moldura
Para um Desenho seleccionado com uma Moldura dimensionada manualmente, que não está recortada:
Utilize o comando Recortar Desenho pela Moldura no:
- Menu de contexto do Desenho ou do item do Navegador do Desenho
- Menu de contexto do separador Layout
- Caixa de Informações
- Menu Documentação > Desenhos
- Definições do Desenho (Painel Moldura)
O estado do Desenho é agora Recortado (conforme visível na Caixa de Informações e no Gestor de Desenhos.) Todo o conteúdo de Desenho que esteja fora da actual extensão da Moldura é apagado da cache do Desenho.
A Moldura de um Desenho recortado é apresentada com uma linha ponteada.
Comando Não Cortar Desenhos
Para qualquer/quaisquer desenho(s) seleccionado(s), recortado(s):
Utilize o comando Não Cortar Desenhos no:
- Menu de contexto do Desenho ou no separador Layout
- Caixa de Informações
- Menu Documentação > Desenhos
- Definições do Desenho (Painel Moldura): desmarque a caixa Recortar Desenho pela Moldura
O estado do Desenho é agora Sem cortes (conforme visível na Caixa de Informações e no Gestor de Desenhos.) A sua Moldura é agora Dimensionada Manualmente.
- Para um Desenho de Actualização Automática: o comando Não Cortar Desenhos restaura conteúdo anteriormente recortado no Desenho
- Para um Desenho de Actualização Manual: para restaurar o conteúdo recortado, utilize o comando Não Cortar Desenhos, depois actualize o desenho.

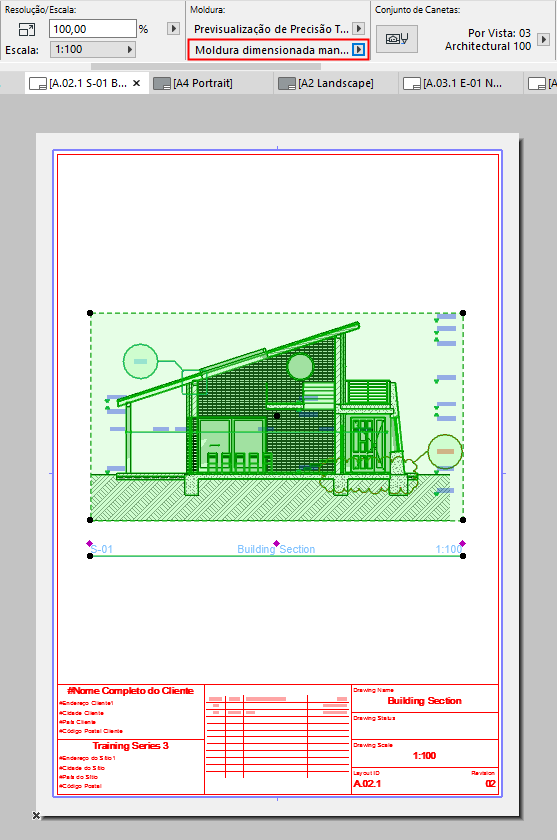

Uma Moldura de Desenho Dimensionada Manualmente é apresentada com uma linha tracejada:
