Criar Ficheiro Módulo (.mod)

Um ficheiro de formato Módulo (.mod) é um ficheiro de projecto simplificado, que pode ser colocado como Módulo Associado ou agrupado a um projecto.

  • Pode guardar todos os elementos do projecto ou apenas elementos seleccionados e pisos seleccionados no ficheiro módulo
  • Um ficheiro .mod contém apenas dados do modelo e da Planta
  • Um ficheiro .mod inclui objectos Embutidos, mas nenhuma informação dos dados de Corte/Alçado/AI, Folha de Trabalho/Pormenor ou Documento 3D
  • Um ficheiro .mod inclui apenas as Keynotes que foram utilizadas nos rótulos
  • Um ficheiro .mod refere-se apenas a atributos realmente utilizados pelos seus elementos. Assim, um ficheiro .mod é muito mais pequeno do que um ficheiro .pln
  • A opção Guardar Associação como Ficheiro guarda sempre a associação em formato .mod.
    Nota: também é possível dividir um projecto em múltiplos ficheiros PLN (contrariamente aos ficheiros de formato Módulo). Ver Guardar Selecção em Formato PLN .

Tópicos desta secção:

Guardar como ficheiro .mod - a partir da Planta

Guardar uma vista como um ficheiro .mod - do Publicador

Módulo Opções Guardar

Guardar como ficheiro .mod - a partir da Planta

  1. Na Planta, utilize Ficheiro > Guardar como, e seleccione o formato .mod.

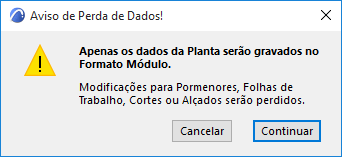

  2. É notificado de que o ficheiro do módulo vai conter apenas dados da Planta.

  3. Clique em OK para criar o ficheiro Módulo e feche a caixa de diálogo.

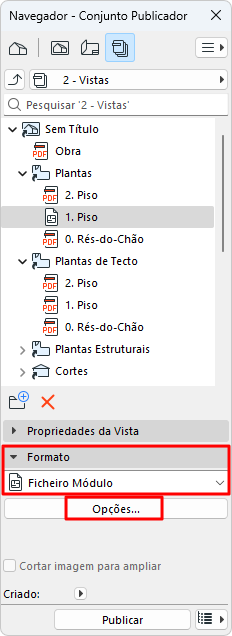

Guardar uma vista como um ficheiro .mod - do Publicador

Disponível para vistas guardadas a partir da Planta.



Clique em Opções para definir os pisos e os elementos que devem fazer parte do módulo. (Ver em baixo.)

Módulo Opções Guardar

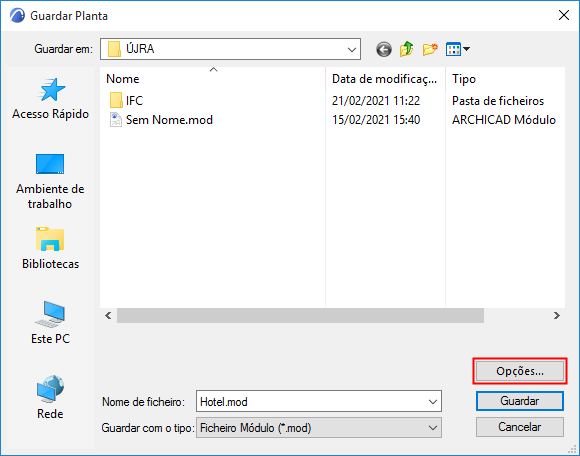

Clique no botão Opções na caixa de diálogo Guardar como para abrir as Opções Guardar.

SaveModuleOptions.png   SaveMultistoryModule.png

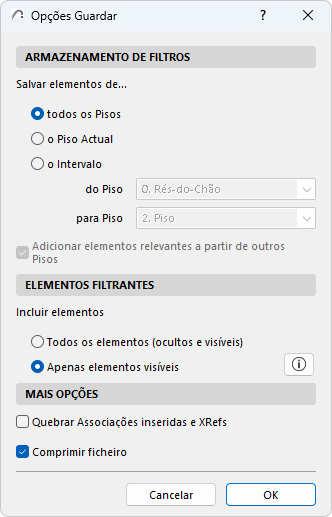

ARMAZENAMENTO DE FILTROS

  • A selecção por defeito é Todos os Pisos
  • Alternativamente, escolha apenas o Piso actual ou um intervalo especificado de pisos a incluir no ficheiro módulo. Qualquer elemento contido neste intervalo será incluído no Módulo.
  • Adicionar elementos relevantes de outros Pisos: se escolher Piso Actual ou um Intervalo, assinale esta opção para incluir todos os elementos que são apresentados nestes pisos específicos (porque o respectivo controlo Mostrar nos Pisos está definido para Pisos Relevantes), mesmo que o seu piso original esteja fora do intervalo de pisos do módulo.

ELEMENTOS FILTRANTES

Escolha guardar todos os elementos da Planta ou apenas os visíveis.

  • Todos os elementos (ocultos e visíveis): o módulo guardado conterá todos os elementos do projecto da Planta - independentemente do seu estado de Renovação ou estado de Opção.
  • Apenas elementos visíveis: o módulo guardado só conterá elementos que estejam
  • em vegetais visíveis
  • visíveis devido a definições de visualização de estrutura parcial
  • em Opções do Projecto activas
  • existentes com base no seu estatuto de Renovação

Quebrar Associações inseridas e XRefs

Se o ficheiro do módulo contém todas as associações e/ou Xrefs encaixadas, seleccione esta caixa para quebrar aquelas ligações se os ficheiros originais se tornarem indisponíveis ou já não forem necessários.

Ver Colocar Associação.
