Exemplo: Verificação de Colisão de Altura Livre

Vamos verificar a colisão de Altura livre nesta vista 3D do modelo.

Nota: a visibilidade da altura livre é activada em Documentação > Visualização do Modelo > Opções de Visualização do Modelo (Opções de Escada).

  1. Vá para Modelação > Verificação de Modelo > Detecção de Colisão.

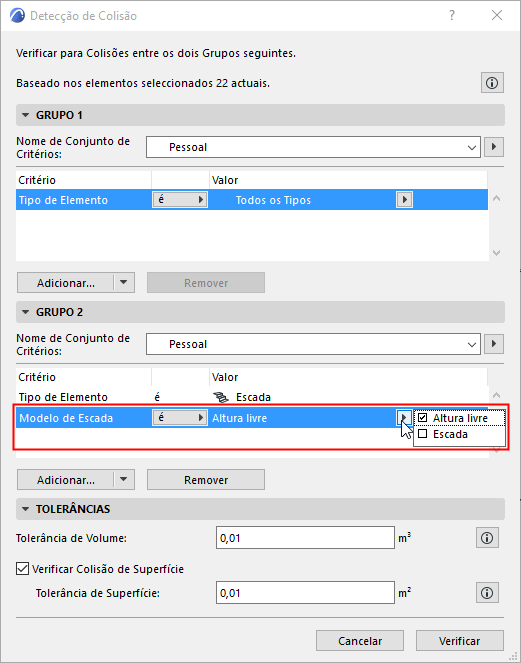

  2. Na caixa de diálogo, defina os critérios de colisão.

    • Para Grupo 1: todos os elementos 3D
    • Para Grupo 2: Escadas, considerando a parte de Altura livre do Modelo de Escada.
  3. Prima Verificar para correr a Detecção de Colisão.
  4. O Relatório de Verificação de Modelo abre-se para apresentar resultados. Aqui, para cada resultado, pode ver os elementos relacionados no modelo e criar Assuntos, conforme necessário.

    Ver Relatório de Verificação de Modelo .
