Editar segmentos e nós individuais - utilizando o modo Editar
Utilize o modo Editar para seleccionar qualquer segmento ou nó individual de um elemento do Traçado e edite os seus parâmetros.
Nota: também pode efectuar algumas edições a partir da palete de contexto: ver Editar diâmetro do segmento - com palete de contexto

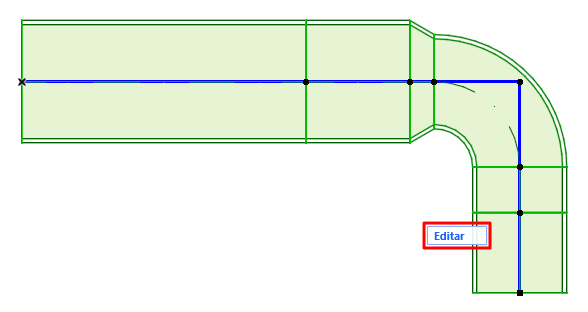

Entrar em Modo de Edição
Seleccione o elemento do Traçado; depois, dispõe das seguintes opções:
Utilizar o Modo de Edição
Seleccione qualquer sub-elemento (nó ou segmento).

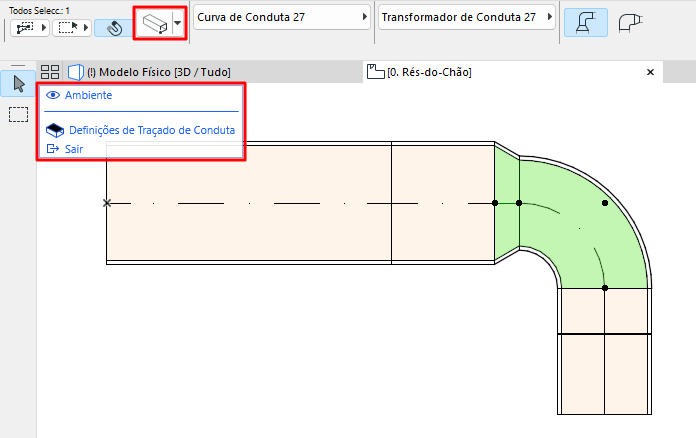

- No modo de Edição, a caixa de ferramentas Archicad normal é substituída por ferramentas apenas de selecção e uma palete de visualização.
- A partir das Informações, é possível abrir uma caixa de diálogo Definições limitada que se aplica apenas ao segmento ou nó seleccionado.
- Utilize o selector Ambiente na palete de visualização para mostrar/esconder o resto do modelo (ou seja, tudo o que não seja o Traçado seleccionado). No modo Editar, não pode editar o resto do modelo - apenas os sub-elementos do Traçado seleccionado.
- A partir da palete de visualização, está disponível toda a caixa de diálogo Definições de Traçado.

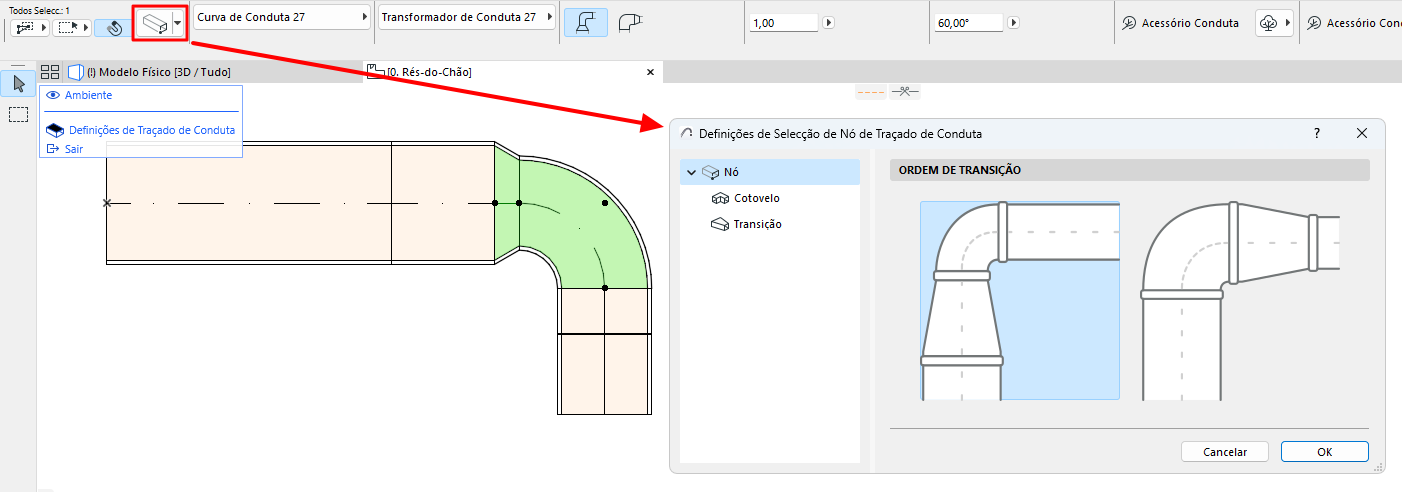

Por exemplo, edite a ordem de Transição de um nó seleccionado:

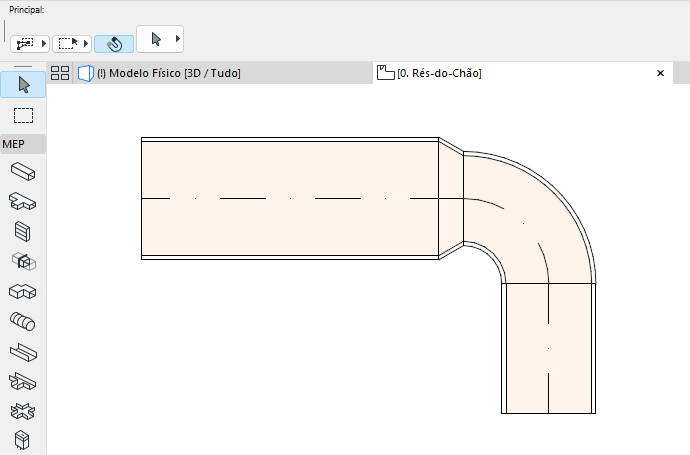

Sair de Modo de Edição
Dispõe das seguintes opções:
