Seleccionar Elementos ou Traçados MEP Conectados

Para um elemento MEP selecionado, dois comandos contextuais facilitam a selecção de elementos MEP ligados ou percursos horizontais ligados.

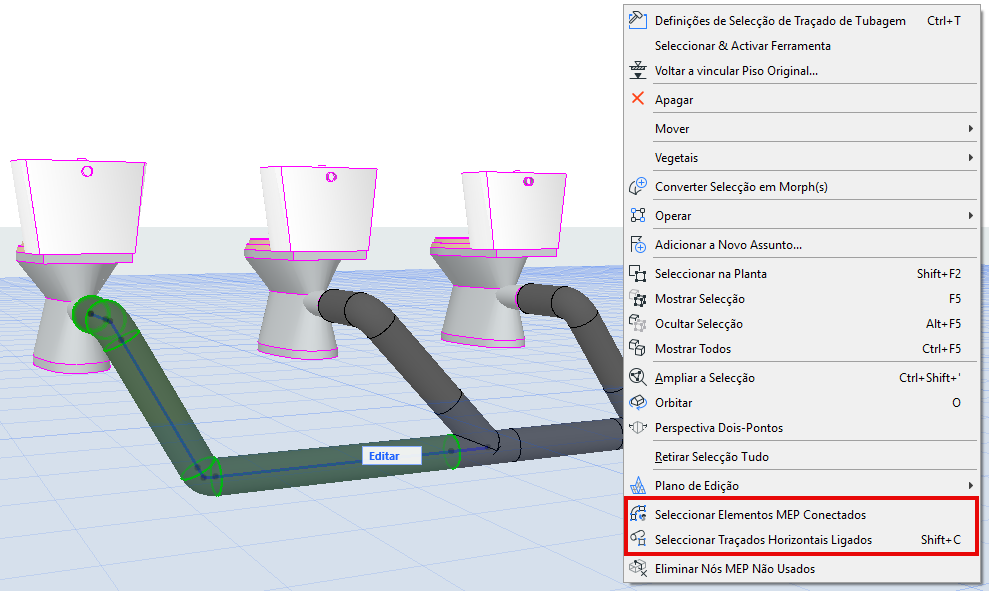

Ambos os comandos também estão disponíveis na barra de ferramentas MEP:


Figura 1. Elemento MEP seleccionado individualmente - antes de emitir o comando

Seleccionar Elementos MEP Conectados

O resultado deste comando: Os aparelhos e elementos ligados ao traçado selecionado também são seleccionados.

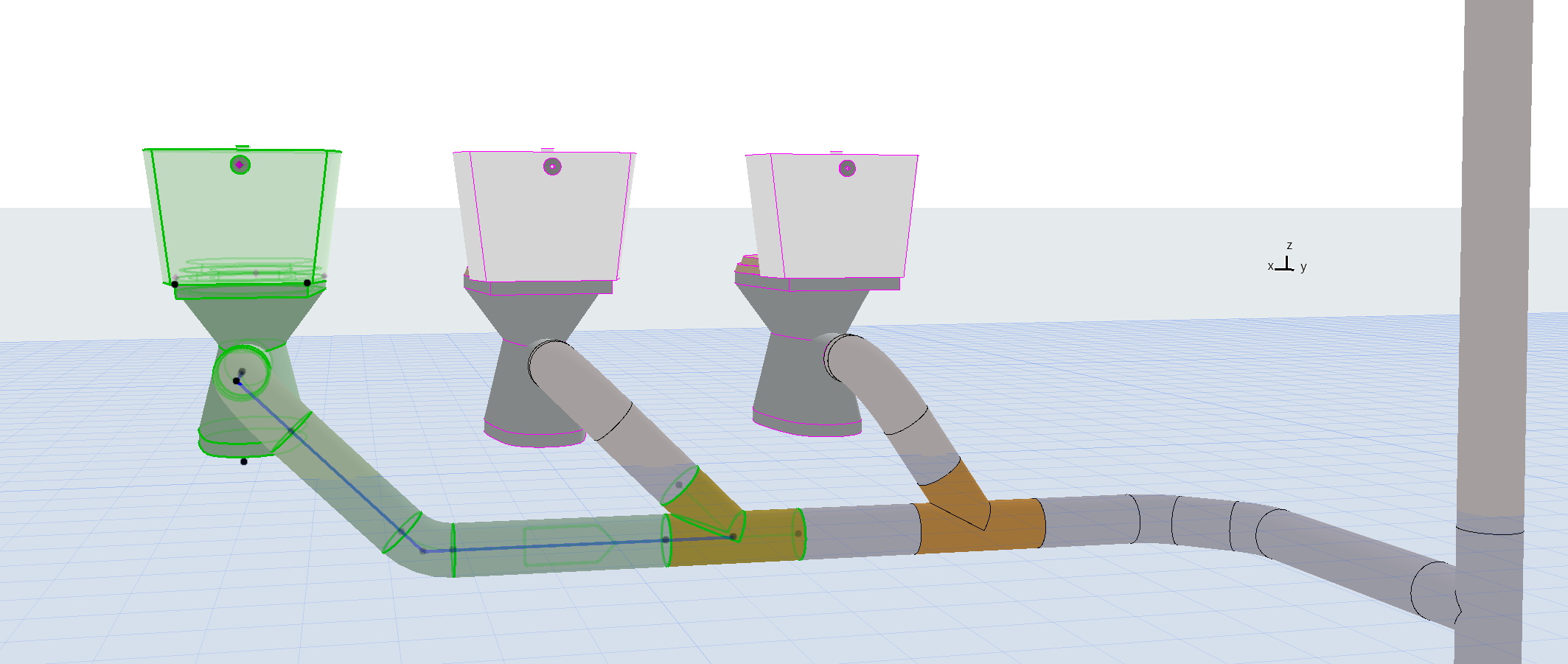

Figura 2. Elementos MEP ligados, todos selecionados

Selecionar as Traçados Horizontais Ligados (atalho: Shift + C)

O resultado deste comando: são também selecionadas traçados horizontais adicionais ligadas.

Por exemplo, utilize este comando para alterar a inclinação de elementos ligados relacionados de uma só vez:

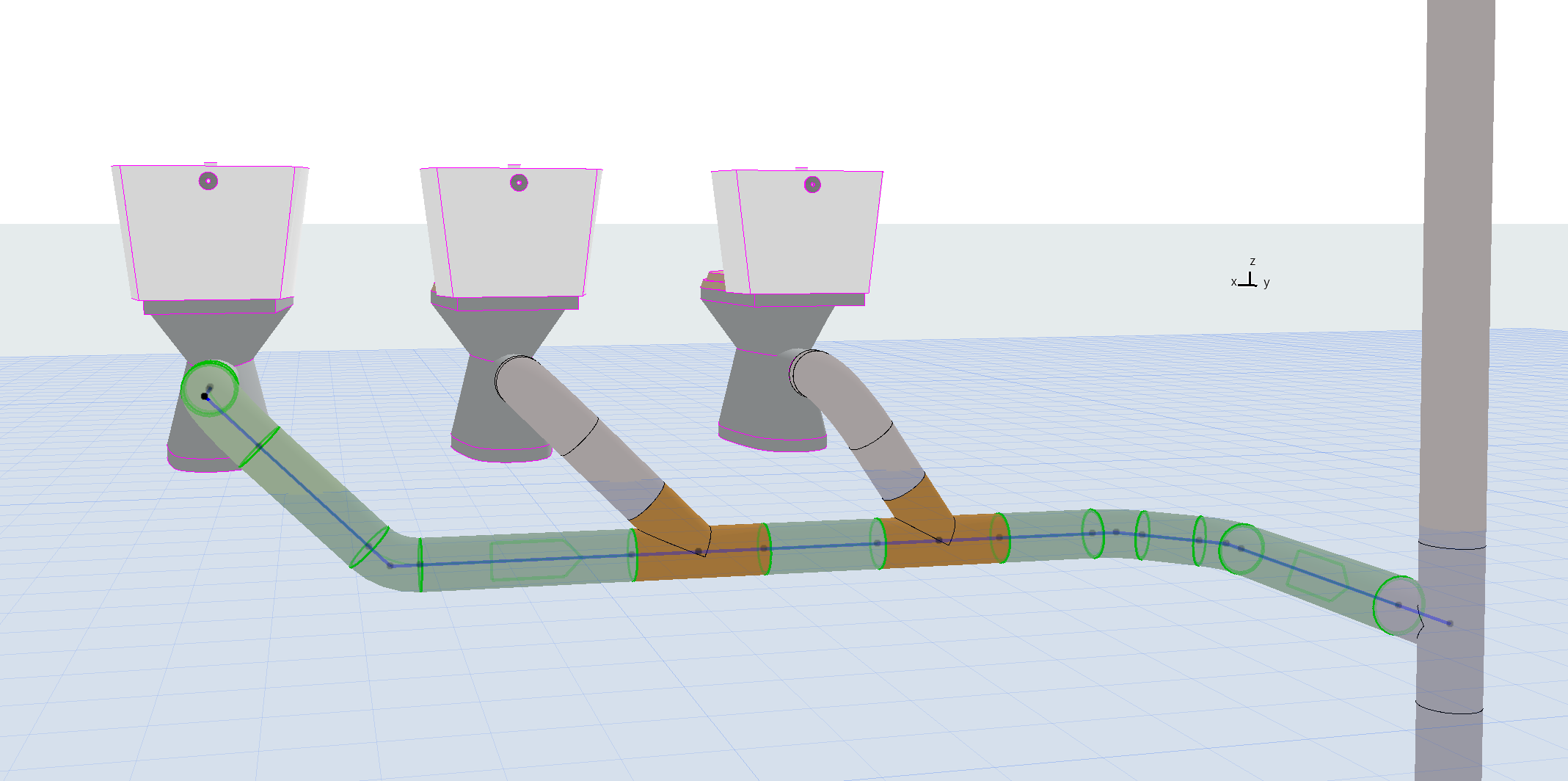

Figura 3. Traçados horizontais ligadas todas selecionadas
