Seleccione pré-definições de cota para o traçado MEP

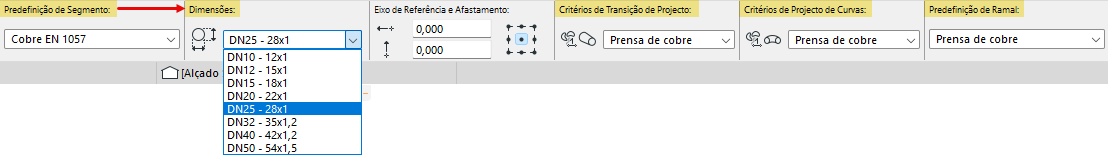

Na caixa de informações, seleccione as pré-definições (tabela de cotas) para as partes do traçado MEP: segmentos, cotovelos, ramais e transições.


  • Para segmentos de traçado, seleccione uma Pré-definição de Segmento
  • Para segmentos de traçado: seleccione também uma cota DN. Os cotovelos e ramificações deste traçado também utilizarão o mesmo DN das suas respectivas pré-definições.
  • Para os elementos de cotovelo e transição, seleccionar uma pré-definição em “Critérios de Projecto”
  • Para elementos de ramificação, seleccione uma pré-definição em "Predefinição de Ramal"
