Optimizador de Tamanho de Conduta

O Optimizador de Tamanho de Conduta altera as cotas da conduta conforme necessário, com base nos limites alvo definidos pelo utilizador e nas preferências de cota.

Utilize esta caixa de diálogo depois de ter definido sistemas e verificado cálculos no Browser do Sistema.

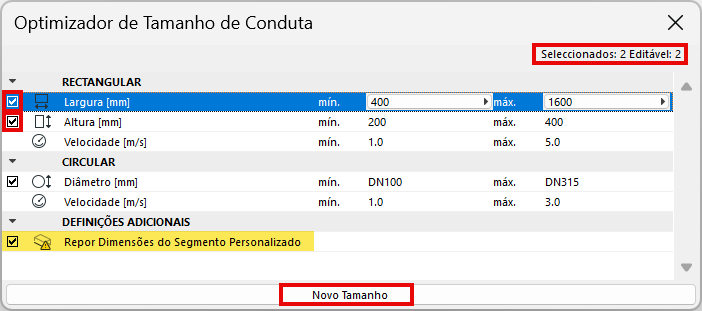

1. Abra o Optimizador de Tamanho de Conduta a partir da barra de ferramentas MEP ou em Janela > Paletes





2. Seleccione um ou mais traçados de conduta para redimensionar. A caixa de diálogo indica-lhe o número de elementos seleccionados e editáveis.
   Nota: um traçado pode não ser editável se o seu vegetal ou elemento estiver protegido.





3. Verifique os tipos de cota que pretende redimensionar (largura e/ou altura Rectangular, diâmetro Circular).
4. Verifique também se pretende incluir quaisquer segmentos personalizados na operação de redimensionamento.
5. Desmarque as cotas que pretende deixar como estão. Por exemplo, para deixar as suas condutas circulares inalteradas, desmarque o diâmetro Circular.
6. Defina o intervalo de valores para a forma e a velocidade com base nos seus requisitos específicos de valores mínimos e máximos.
   Nota: para definir um valor fixo em vez de um intervalo, introduza valores idênticos para mín. e máx.
7. Clique em Novo Tamanho.

• Verifique o feedback dos resultados - se disser que nada foi redimensionado, então os seus traçados já se enquadram nos limites definidos no Optimizador de Tamanho de Conduta
• Se o botão Novo Tamanho estiver cinzento, não tem traçados seleccionados ou editáveis
