Modelo MEP Verificação da ventilação da zona

Para um modelo MEP, é possível definir os requisitos de ventilação por zona. Em seguida, utilize as verificações integradas para garantir que os seus elementos MEP (terminais ou equipamentos) fornecem o caudal de ar de insuflação e extracção necessário.

Passo 1: Configurar zonas com parâmetros de ventilação

Criar as zonas necessárias no modelo.

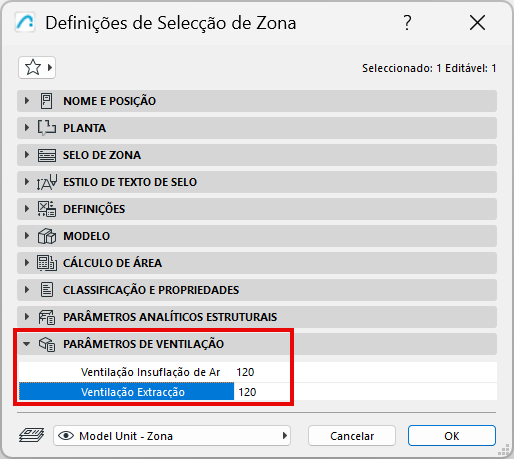

Em Definições da Zona, introduza valores para os parâmetros Fornecimento de Ar de ventilação e Exaustão de ventilação:



Passo 2: Configurar terminais ou equipamentos com parâmetros de caudal volumétrico

  1. Modele o sistema AVAC, incluindo terminais e equipamentos.

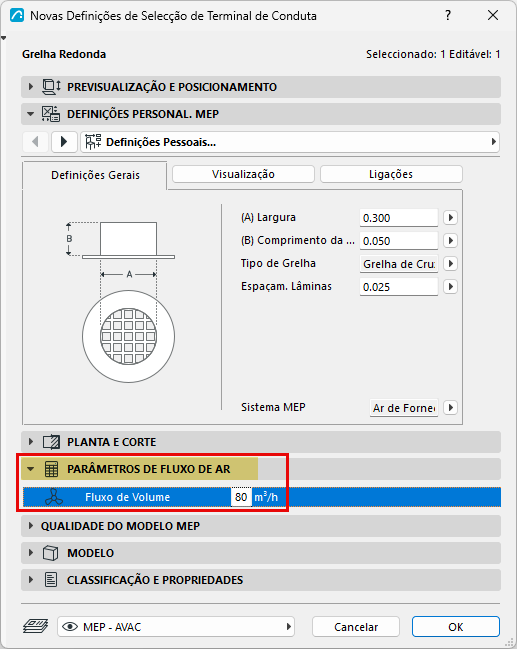

  2. Para cada terminal ou equipamento, introduza os dados de caudal volumétrico no painel Parâmetros de Fluxo de Ar da caixa de diálogo de Definições.


Etapa 3: Definir o sistema de controlo de qualidade

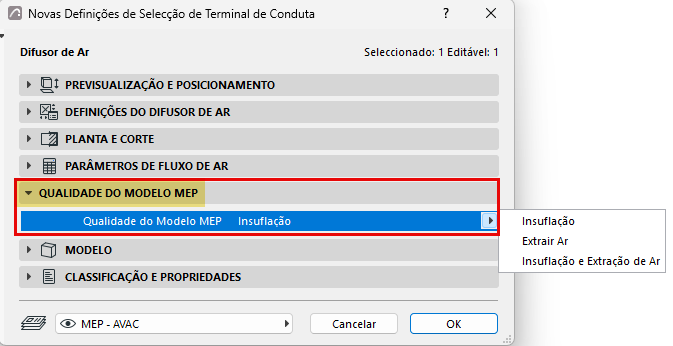

No painel Qualidade do modelo MEP:

Seleccione Ar de Insuflação, Ar de Extracção ou ambos para definir estes dados para efeitos da Verificação de Qualidade do Modelo MEP. (Isto é necessário porque o Sistema MEP do elemento, atribuído noutro local, é um atributo do projecto que pode ser renomeado a qualquer momento.)



Passo 4: Executar a verificação de qualidade do modelo MEP

Execute uma verificação para assegurar que o terminal/equipamento colocado no modelo cumpre os parâmetros das zonas para uma ventilação adequada. A verificação considerará qualquer terminal/equipamento que esteja parcial ou totalmente colocado dentro de uma zona.

  1. Na Janela 3D/Planta/Secção:
    • Abrir Modelação> Verificação do Modelo > Qualidade do Modelo MEP (ou o mesmo comando a partir da barra de ferramentas MEP)
  2. Verifique quais os parâmetros (fornecimento de ar, exaustão ou ambos) que pretende verificar nas suas zonas.
  3. Clique em Verificar.

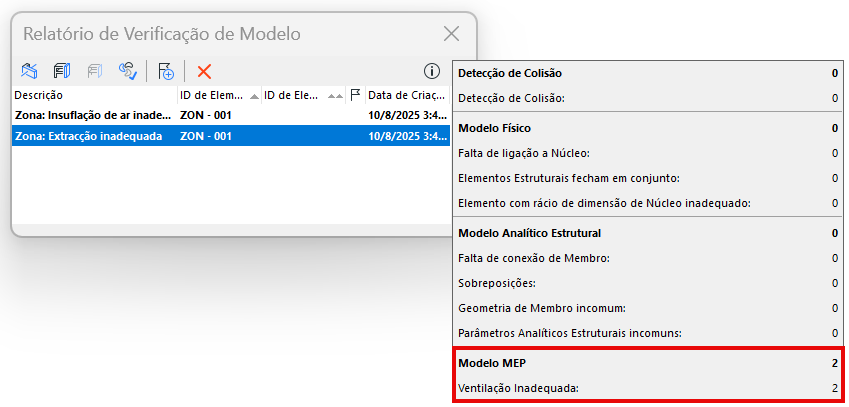

O Relatório de Verificação do modelo lista todas as zonas cujos parâmetros de ventilação não são cumpridos. Aqui, para cada resultado, pode ver os elementos relacionados no modelo e criar Assuntos, conforme necessário.



Tópicos relacionados:

Criar Assunto do Relatório de Verificação de Modelo

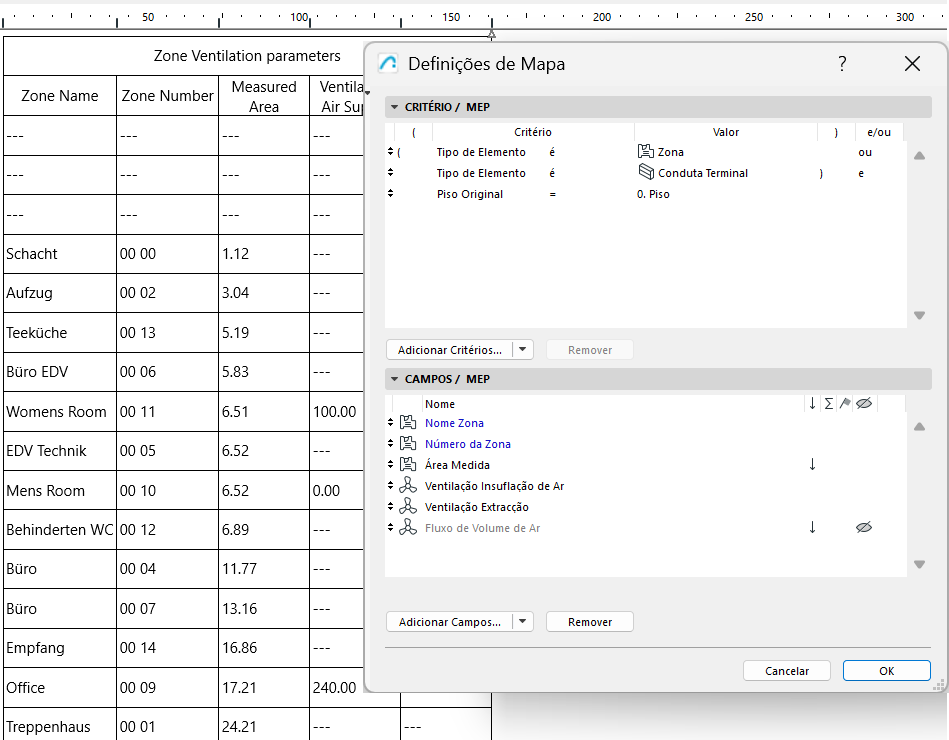

Criar um calendário de zonas e respectivos requisitos de ventilação

Também pode listar zonas, os seus requisitos de ventilação e o caudal volumétrico dos terminais e equipamentos relevantes no Mapa Interactivo.

Verificar e editar valores diretamente no Mapa, conforme necessário.
