Opções de Visualização do Modelo para elementos MEP
Para aceder a este painel, vá a Documento > Vista do Modelo > Opções de Visualização do Modelo.

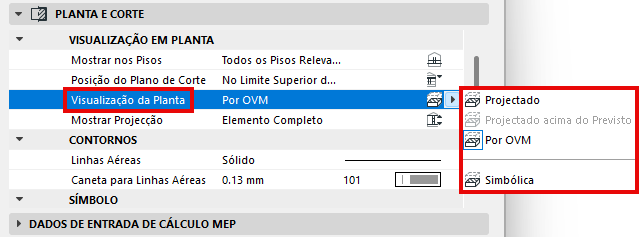

Estas opções MEP controlam o aspecto dos elementos MEP na Planta de Piso. Para que estas definições tenham efeito, a opção de visualização da planta baixa de cada elemento (em Definições do elemento) deve ser definida para "Por MVO". (Ver Visualização do Elemento do Traçado: Planta e Corte, Visualização do Modelo).

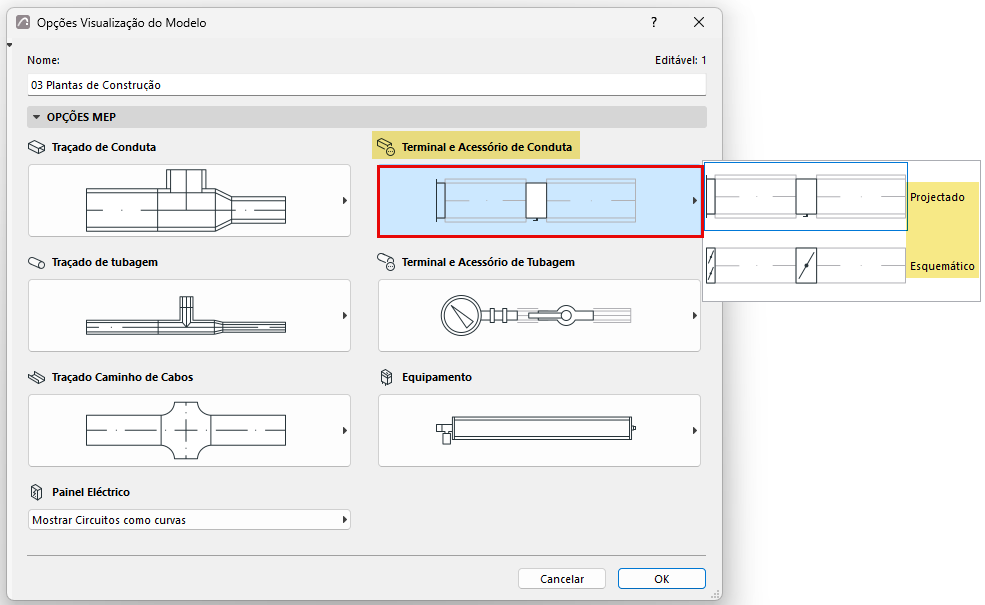

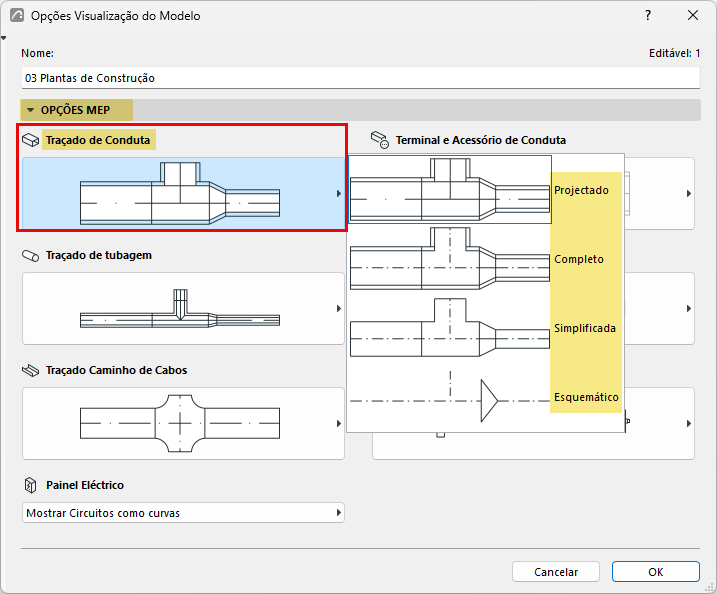

No painel Opções MEP: Escolha como apresentar cada tipo de traçado e elemento MEP: projectado, completo (com isolamento), simplificado (sem isolamento) ou esquemático
Para que as Opções de Visualização de Modelos tenham efeito em qualquer traçado, certifique-se de que a opção de visualização da Planta de Piso (nas Definições da Traçado) permanece definida como "Por MVO".
Também pode anular esta definição, escolhendo Projectado ou Simbólico para qualquer rota individual. Ver também Visualização em Planta

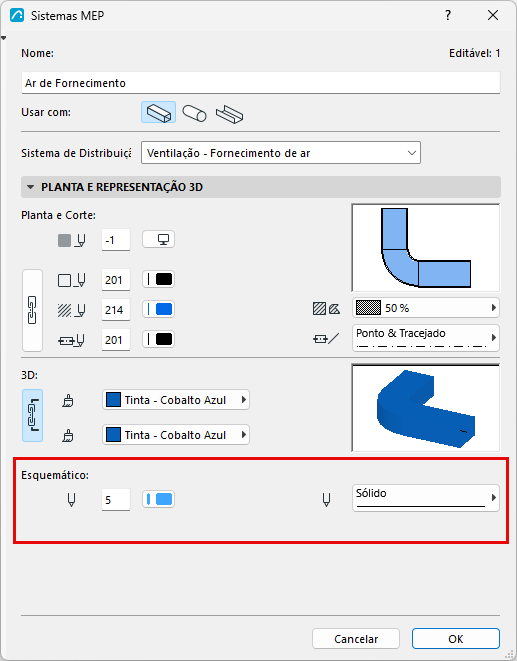

Para a visualização Esquemática, defina as cores das linhas por Sistema, utilizando a caixa de diálogo Sistemas MEP.
Definições de Visualização do Modelo Eléctrico
Ver também Criar símbolo MEP Personalizado.
