Utilizar comprimentos individuais para tubos e condutas

Quando a modelação está em curso, pode gostar de ver os traçados como um elemento único e longo para uma visualização limpa do modelo. No entanto, para efeitos de documentação, pode ser mais útil ver e extrair os comprimentos reais dos segmentos do traçado.

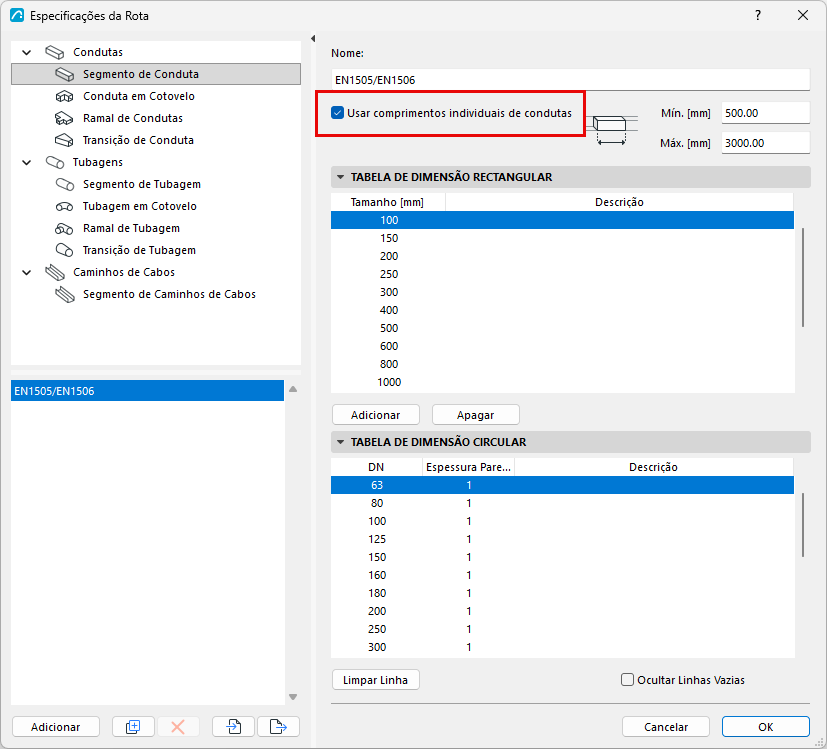

Para definir esta opção, abra Especificações do Traçado.

Para segmentos de Tubos ou Condutas ou Suportes de Cabos:

  • Marcar "Utilizar comprimentos individuais"
  • Introduza os comprimentos mínimo e máximo para refletir as especificações de comprimento do fabricante (por exemplo, para o seu tipo de conduta)

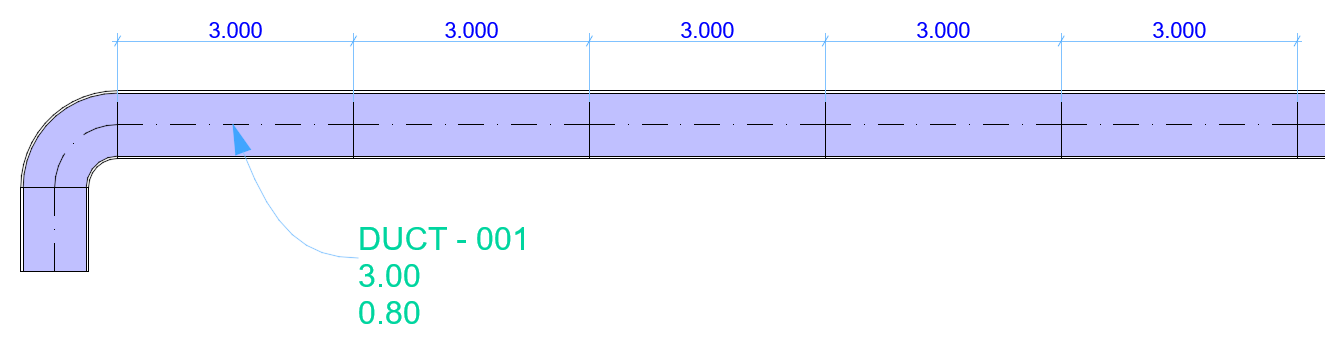

Agora, o modelo apresenta o comprimento de cada segmento com base nas suas Especificações do Traçado. Estes dados também são apresentados para o segmento seleccionado nas Definições de Selecção do Traçado.

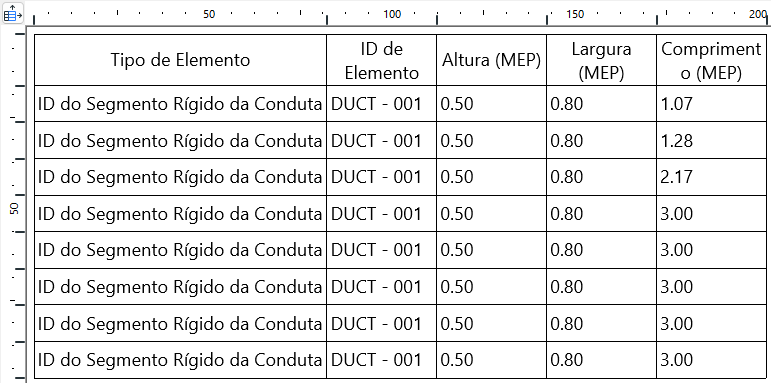

É possível rotular cada segmento separadamente e listá-los no Mapa interativo.

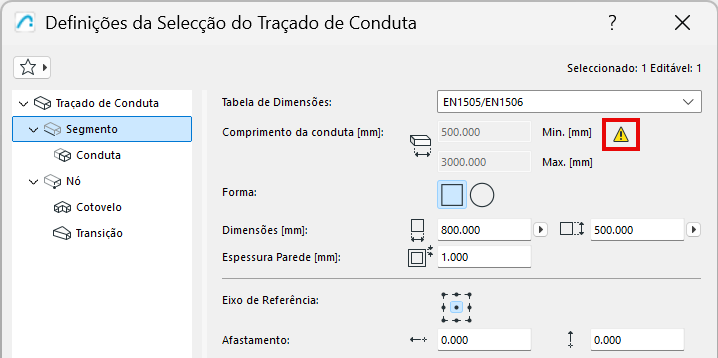

Com a opção "Utilizar comprimentos individuais" activada: pode continuar a modelar qualquer geometria do traçado, mas se forem criados segmentos demasiado curtos, as Definições do traçado irão alertá-lo:



Otimização do comprimento dos segmentos: Ajustes automáticos

Tanto quanto possível, o programa optimizará automaticamente os comprimentos dos segmentos onde for necessário. Se o segmento de traçado incluir um comprimento "restante" que se enquadre no seu intervalo mínimo/máximo, conforme definido nas Especificações do Traçado: é simplesmente adicionado ao traçado.

Se o comprimento "restante" for inferior ao comprimento mínimo, é automaticamente esticado para o comprimento mínimo. Este alimgamento extra é então subtraído da parte anterior (comprimento total).

Figura 1. A parte que sobrava era demasiado curta, pelo que é prolongada até atingir o mínimo.O segmento de comprimento total adjacente é cortado em conformidade.
