Definir a inclinação de traçado MEP

Editar o declive durante a entrada

Durante a introdução do traçado, utilize o Orientador para alterar a inclinação do segmento de traçado.

• Introduzir um valor (positivo para cima, negativo para baixo)

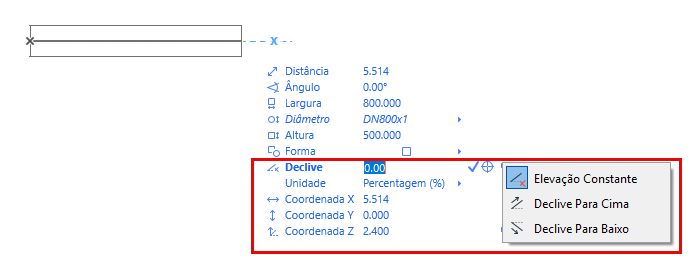

• Em alternativa, seleccione "Inclinar para cima" ou "Inclinar para baixo" e introduza um valor

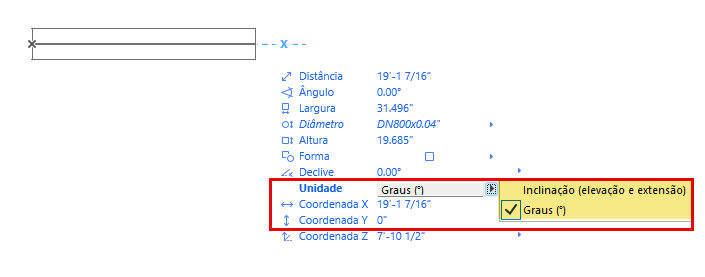

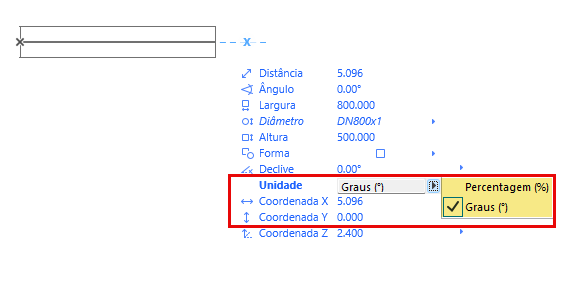

• Pode definir a inclinação em percentagem ou graus. Se estiver a utilizar unidades imperiais, pode defini-las como elevação/distância.

Assista ao Vídeo: Definições de Inclinação Flexíveis

• Mesmo após uma mudança de altitude ao longo do percurso, a inclinação do percurso mantém-se. Se ajustar a coordenada Z, o percurso continuará na nova elevação, enquanto a inclinação permanece constante.

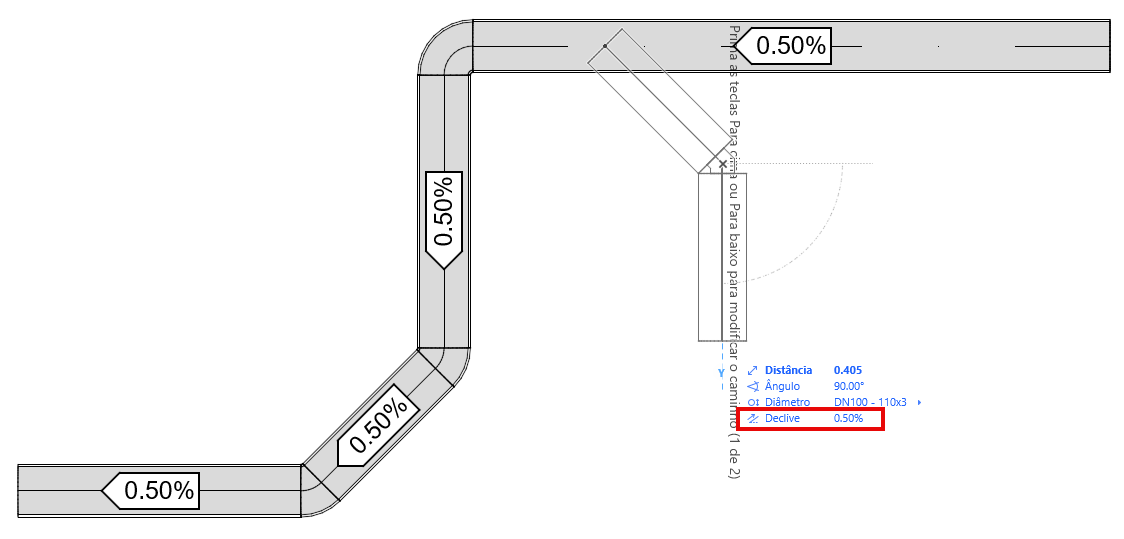

• Os segmentos de traçado recentemente ramificados também herdam a inclinação do traçado

Modificar a inclinação no ponto seleccionado

1. Selecionar a extremidade aberta de um elemento de traçado.
2. Na palete, seleccione Modificar inclinação no ponto selecionado.

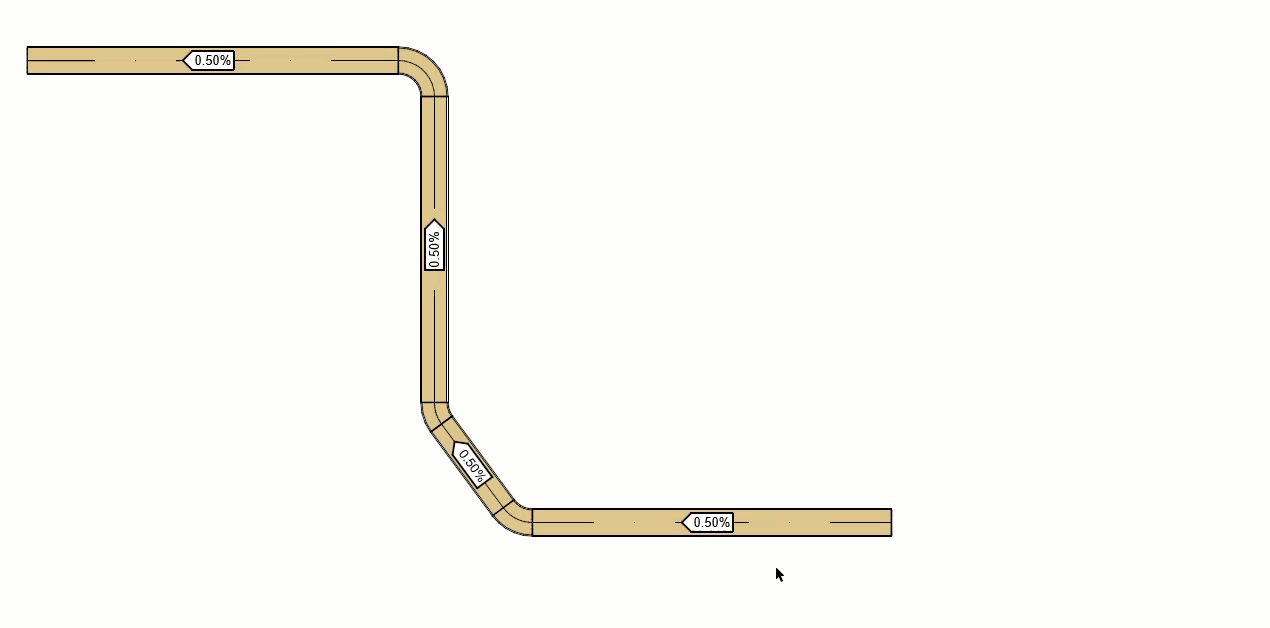

3. Introduzir o Tracker e alterar o valor do declive.

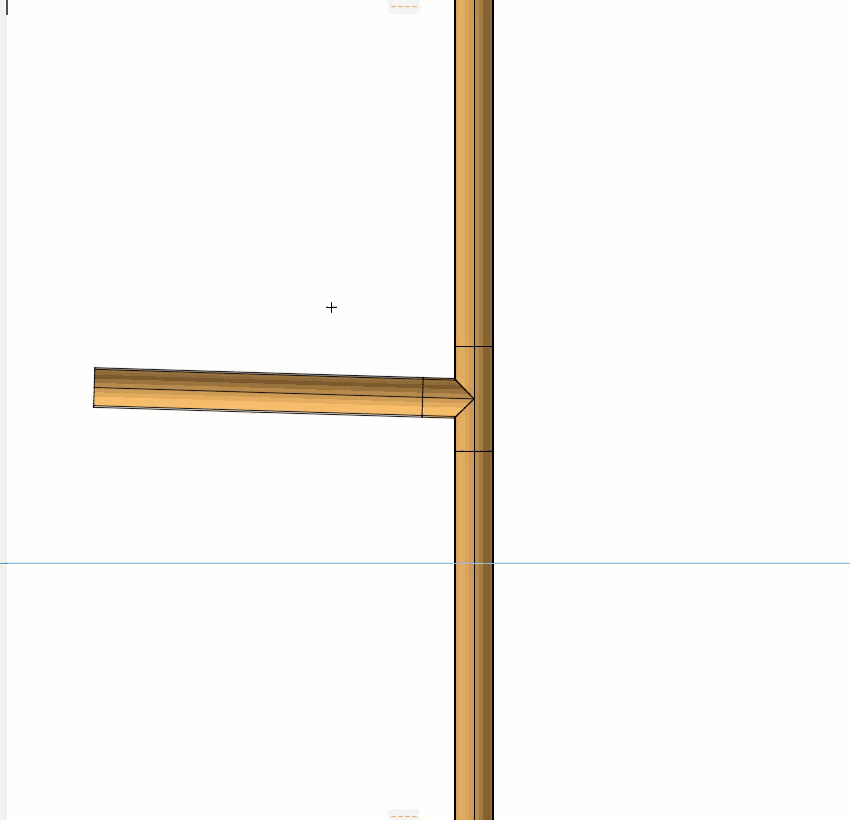

Também é possível alterar a inclinação de um traçado num cotovelo ou a partir de um ramo:

A elevação do traçado no ponto de clique não se altera.

Inclinação

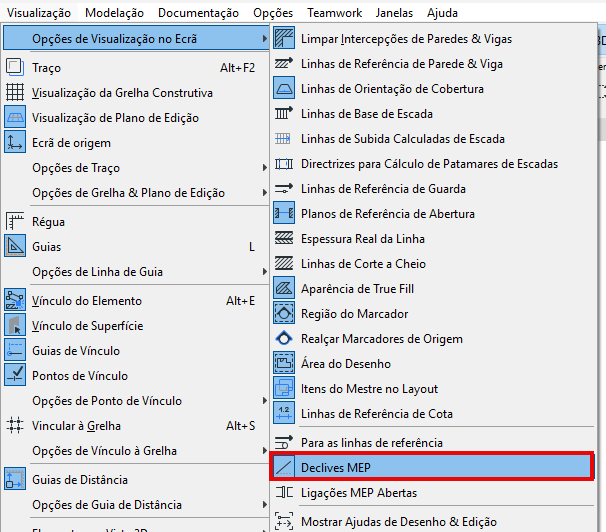

Ativar Inclinação MEP em View > Opções de Visualização no ecrã.

• Na Planta, pode ver a direcção e o valor da inclinação do traçado (isto destina-se a dar feedback sobre inclinações funcionais e só é apresentado para inclinações de 5% ou inferiores)
• Para um elemento de traçado seleccionado, a Info Tag também apresenta o valor da inclinação





Nas vistas 3D e de secção, os elementos de traçado seleccionados apresentam uma seta verde para indicar a direcção da inclinação:
