Definições do Projecto Eléctrico

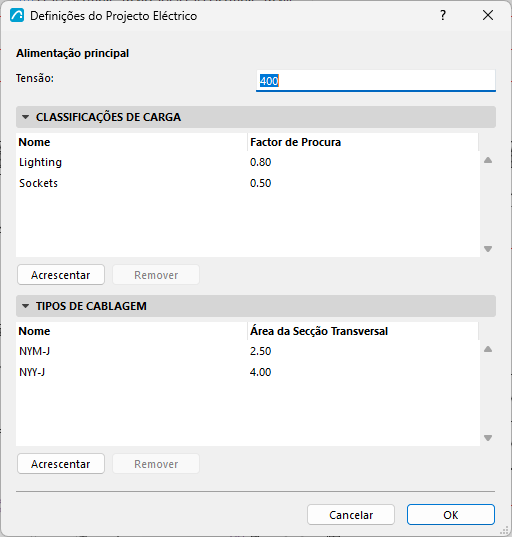

Utilize esta caixa de diálogo para definir as opções eléctricas ao nível do projecto.
Abra a caixa de diálogo:
- utilizando o comando de menu Opções > Preferências do Projecto > Definições do Projecto Eléctrico , ou
- a partir da barra de ferramentas MEP.
Alimentação principal
Defina a Tensão (em Volts - V) da alimentação eléctrica principal do projecto.
Classificações de Carga
Especifique as classes de carga utilizadas pelos dispositivos eléctricos no projecto. Para cada classificação, especifique o Nome e o Factor de Procura.
Nota: O Factor de Procura é tipicamente um valor numérico entre 0 e 1. Descreve até que ponto múltiplas cargas ou grupos de cargas estão realisticamente sujeitos a consumo em simultâneo - em comparação com a potência teórica máxima (instalada) que resultaria se todas as cargas funcionassem em simultâneo à carga máxima. Nos cálculos, a Potência aparente (volt-ampere - VA) dos dispositivos Eléctricos é multiplicada pelo Factor de Procura para obter o valor do parâmetro Carga de Procura (também volt-ampere - VA) de dispositivos eléctricos individuais: Carga de Procura = Potência aparente * Factor de Procura (por exemplo, 15 VA * 0,8 = 12 VA).
Tipos de cablagem
Especifique os tipos de cablagem utilizados pelos circuitos no projecto. Para cada um, especifique o seu Nome e Área da Secção Transversal (em milímetros quadrados).
