Estudo Solar

Para utilizar esta funcionalidade, utilize Documentação > Imagem Final 3D > Criar Estudo de Exposição Solar.

Os Estudos Solares permitem visualizar todo o projecto, ou parte dele, numa situação realista, seleccionando uma localização geográfica e definindo o período de tempo ao longo do qual quer examinar a luz e a projecção de sombras.

Aquilo que realmente visualiza é uma série de imagens 3D normais ou renderizadas, definidas pelo actual Tipo de Projecções, a actual Estilos 3D ou Definir Rendering e as definições de Posição do Sol.

A localização geográfica do seu projecto, incluindo Norte do Projecto é definida em Opções > Preferências do Projecto > Definições de localização.

Ver Definições de Localização.

Nota: com base nestes dados, o Archicad utiliza o Algoritmo da Posição Solar do National Renewable Energy Laboratory (EUA) para calcular o zénite solar e ângulos de azimute.

Para informações sobre este algoritmo, veja: Algoritmo de Posição Solarhttps://midcdmz.nrel.gov/spa/ .

Pode visualizar imediatamente a animação resultante no ecrã ou guardar estas imagens no formato de ficheiro deseja e, futuramente, visualizá-las num visualizador de filmes em qualquer plataforma.

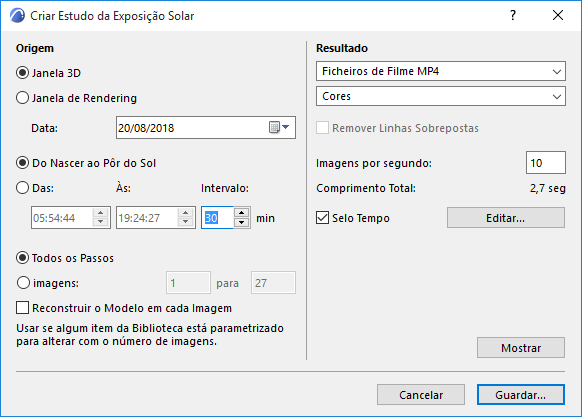

Criar Estudo de Exposição Solar

Todas as projecções de um Estudo de Exposição Solar serão geradas de acordo com as projecções paralelas ou perspectivas, incluindo a Posição do Sol, definidas na caixa de diálogo Tipo de Projecções 3D.

Ver Tipo de Projecções.

Origem

Clique na opção Janela 3D para a utilizar como fonte da imagem e janela de pré-visualização.
Nota: escolha um Estilo 3D e defina as actuais opções de janela 3D antes de criar um Estudo de Exposição Solar.
Clique em Janela de Rendering para a utilizar como fonte da imagem e janela de pré-visualização.
Nota: escolha uma Cena de Rendering para gerar as imagens fotorealistas antes de criar o Estudo de Exposição Solar.

Data

Escolha um mês e dia para iniciar o Estudo de Exposição Solar.
Seleccione a duração do Estudo: Do Nascer ao Por do Sol, ou indique uma duração específica, em horas e minutos.
Intervalo: defina o intervalo, em minutos, para captar as imagens do Estudo da Exposição Solar durante o intervalo de tempo definido acima.
Clique em Todos os Passos para calcular todas as imagens do percurso actual.
Seleccione Da Imagem para definir o intervalo de imagens animadas (primeira e última) a calcular a partir do Percurso actual.
Nota: os números que aparecem por defeito correspondem à primeira e última imagem de toda a animação.

Reconstruir o Modelo em cada Imagem: se marcar esta opção, o Archicad reconstrói o projecto depois de cada imagem, e cria uma nova vista, a partir do modelo reconstruído.

Nota: esta opção permite criar efeitos animados adicionais, se o seu projecto contiver Itens de Biblioteca, cuja aparência muda em cada imagem. Isto pode ser conseguido, se o Item de Biblioteca estiver definido para mudar com as imagens.

Resultado

Especifique o formato do Estudo da Exposição Solar.

Seleccione um formato, como ficheiro de filme simples ou conjunto de imagens.
Especifique a resolução da cor.
Nota: intensidades de cor superiores resultam num tamanho de ficheiro maior.

Remover Linhas Sobrepostas

Seleccione esta caixa para remover linhas sobrepostas a partir da(s) imagem(ns) guardada(s).

Esta opção está disponível se:

o Motor 3D for o Motor Vectorial (não Aceleração de Hardware)
se estiver a exportar Molduras específicas (não todas a Molduras)
o formato de ficheiro escolhido for PMK ou Linhas 2D Archicad.

Imagens por segundo: introduza um valor de imagens por segundo aqui.

Comprimento Total: o comprimento da animação é visualizado em segundos, dividindo o número total de imagens pelo valor de imagens por segundo, como indicação do quão longa será a animação guardada.

Selo Tempo

Seleccione para adicionar esta informação ao Estudo de Exposição Solar (disponível se guardar em formato de filme)
Clique em Editar para especificar o conteúdo, o aspecto e a localização do Selo de Tempo.

Assista o vídeo

Mostrar

Clique em Mostrar para processar o estudo da Exposição Solar e pré-visualizar as imagens sem as guardar. Pode guardar a animação resultante mais tarde, reabrindo a caixa de diálogo e clicando em Guardar.

Dica: para pré-visualizar apenas uma curta sequência de imagens, ajuste o intervalo de Imagens.

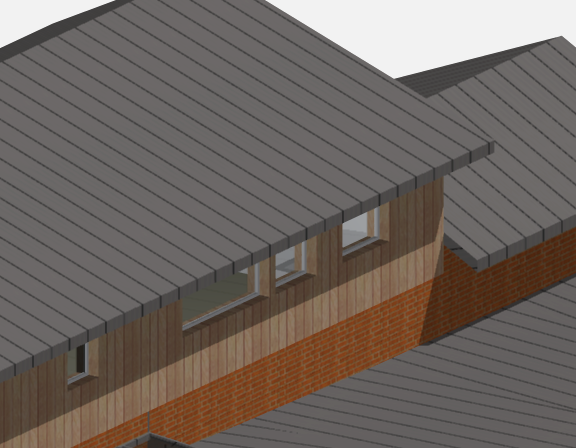

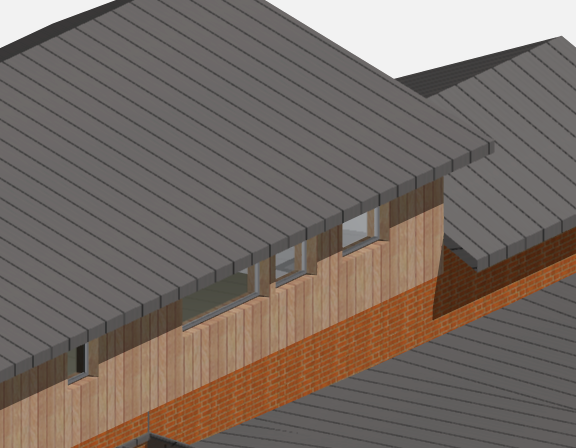

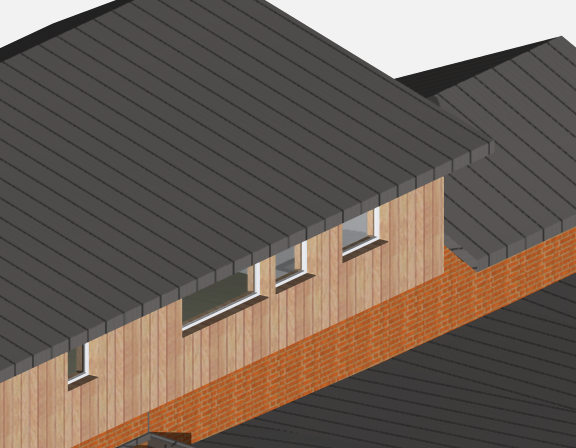

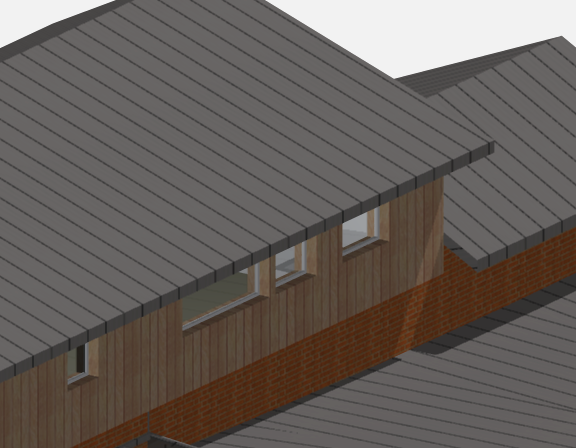

As imagens abaixo mostram a mesma parte de um edifício em horas diferentes do dia, incluindo ao amanhecer, uma e duas horas depois e à tarde.
