Associação de Modelo 3D RVT

Use este fluxo de trabalho para importar elementos do modelo 3D a partir de ficheiros Revit RVT, colocando-os como uma Associação no seu projecto. Os objectos GDL resultantes usam as geometrias precisas e as propriedades, incluindo cores de superfície verdadeiras, dos elementos importados. O filtro de vista "Disciplina" definido no Revit também é reconhecido correctamente.

Use o mesmo fluxo de trabalho para colocar uma Associação RVT como qualquer outra associação.

1. Na Planta: use Ficheiro > Conteúdo Externo > Colocar Associação.
2. Na caixa de diálogo Colocar Associação que aparece, clique em Seleccionar Módulo.
3. No botão pop-up Novo Módulo, clique em Do Ficheiro ou Da BIMcloud

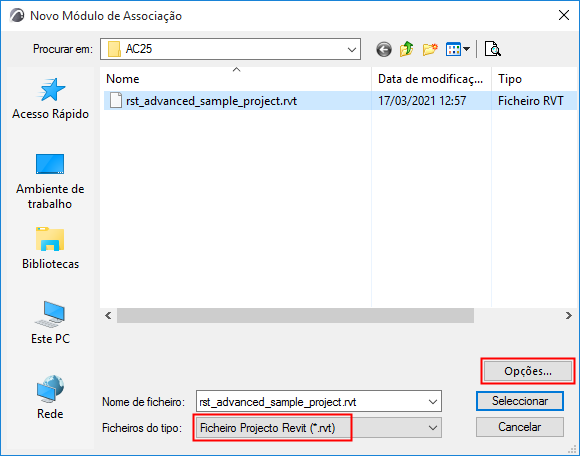

4. Aparece o diálogo Novo Módulo de Associação: procure um ficheiro do tipo RVT.
5. Clique em Opções.

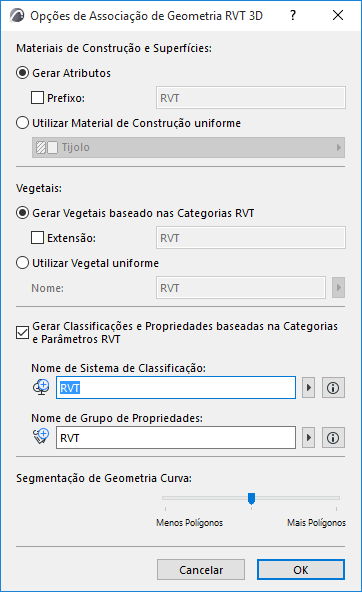

6. Aparece a caixa de diálogo Opções de Associação de Geometria RVT 3D. Aqui, personalize as opções de importação:





   Materiais de Construção e Superfícies

   Escolha uma destas duas opções para processar Materiais de Construção e Superfícies Revit importados.

   • Gerar Atributos: adiciona cada superfície e material Revit ao seu projecto como atributos de Superfície e Material de Construção, com um prefixo opcional para os distinguir na lista de atributos do projecto.
   • Utilizar Material de Construção uniforme: converte todas as superfícies e materiais Revit num único Material de Construção. Neste caso, clique no pop-up para escolher um Material de Construção do projecto MEP Designer. Todos os Itens da Biblioteca gerados usarão o Material de Construção seleccionado. (Escolha esta opção se pretender evitar o aumento do número de atributos do projecto.)

   Vegetais

   Escolha uma destas opções para criar Vegetais para Objectos Revit importados:

   • Gerar Vegetais baseado nas Categorias RVT: coloca Objectos em Vegetais que correspondem a Categorias Revit. Use uma extensão opcional para distinguir estes Vegetais na lista Vegetal do projecto.
   • Utilizar Vegetal uniforme: coloca todos os Objectos importados num único Vegetal. Insira um Nome do Vegetal no campo. (Se este Vegetal já existir no seu projecto, esse Vegetal será usado; caso contrário, é criado um novo Vegetal.)

   Classificações e Propriedades

   Marque a caixa se pretender Gerar Classificações e Propriedades baseadas na Categorias e Parâmetros RVT.

   Os Parâmetros Revit (apenas textuais, numéricos e Verdadeiro/Falso) são importados como Propriedades, num Grupo de Propriedade que use o mesmo nome que define abaixo.

   • Nome do Sistema de Classificação: as categorias Revit são importadas como um Sistema de Classificação, usando o nome que define aqui. (Todas as categorias do projecto Revit são recriadas no seu projecto - não apenas aquelas atribuídas ao conteúdo associado.)

     O nome do Sistema de Classificação também irá usar o nome do Grupo de Propriedade que define abaixo (p. ex., RVT). A sua Versão é o número da versão do formato de ficheiro RVT que colocou. (Após a importação, pode ver estes dados no Gestor de Classificação.)

   • Nome de Grupo de Propriedade: os parâmetros importados são adicionados ao seu projecto como Grupo de Propriedade, utilizando o nome de Grupo de Propriedade que introduz aqui (p. ex., RVT). (Após a importação, pode ver estes dados no Gestor de Propriedades.)
     Nota: após a associação, recomenda-se que se agrupem (copiem) o Sistema de Classificação recentemente adicionado e as suas Propriedades no ficheiro anfitrião, no Gestor de Classificação e no Gestor de Propriedade.

   Segmentação de Geometria Curva

   Use o cursor para definir o nível de detalhe geométrico (segmentação de polígono) num de três níveis. Quanto mais polígonos, maior o objecto resultante. Recomenda-se manter esta definição a meio. Se o objecto for demasiado grande, use Menos polígonos. Se o resultado for demasiado segmentado e rugoso, use Mais polígonos.

7. Clique em OK para regressar ao Novo Módulo de Associação e, depois, clique em Seleccionar.

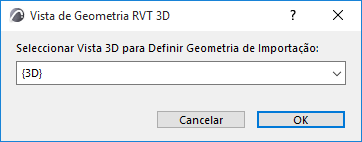

8. Aparece a caixa de diálogo Vista de Geometria RVT 3D.





   Escolha uma vista Revit 3D (se existir mais do que uma) a partir da qual pretende importar os elementos do modelo. Os objetos GDL são criados com base no conteúdo da vista selecionada. Só é possível importar objectos Revit criados numa vista 3D do Revit.

9. Clique em Seleccionar para voltar para a caixa de diálogo Colocar Associação. O ficheiro RVT que seleccionou é apresentado como módulo a colocar.

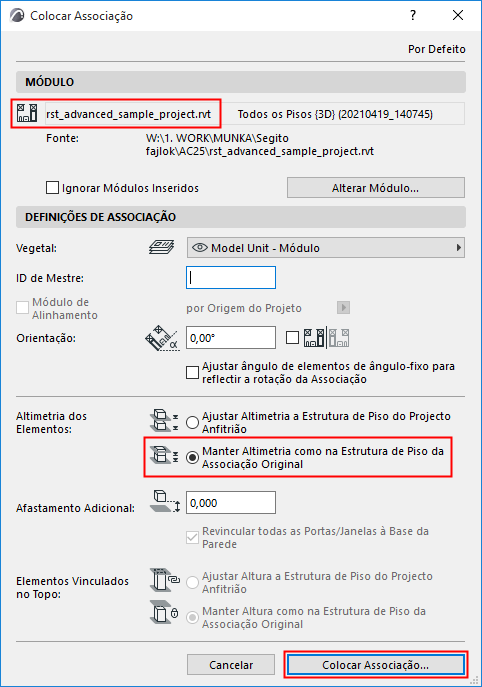

10. Para a opção Altimetria dos Elementos, certifique-se de que escolhe Manter Altimetria como na Estrutura de Piso da Associação Original (como representado abaixo). Caso contrário, o modelo importado pode "desintegrar-se" quando os seus elementos forem colocados numa estrutura de piso diferente.





11. Clique em Colocar Associação.
    • Os elementos da vista Revit 3D importada são convertidos em Objectos GDL.
    • Os objectos são colocados na Biblioteca Embebida do projecto.
      Dica:  para ver o ficheiro do modelo RVT sozinho, associe o ficheiro a um projecto vazio.

      Para informações gerais sobre a gestão de Associações no Archicad, ver Gestor de Módulo de Associação.
