Exportar para o Artlantis

É possível exportar o modelo no formato de ficheiro Artlantis através de plug-ins dedicados. Pode transferir a geometria, as texturas, as câmaras de perspectiva, o sol, as luzes e os vegetais.

O plug-in de exportação está disponível a pedido aqui: Artlantis Interoperabilidade com Archicad

Como Exportar

  1. Abra a perspectiva de vista 3D no Archicad.
  2. Seleccionar o comando Ficheiro > Guardar como....
  3. Na lista de formatos de ficheiro, escolha a versão Artlantis (*.atl) de que necessita.

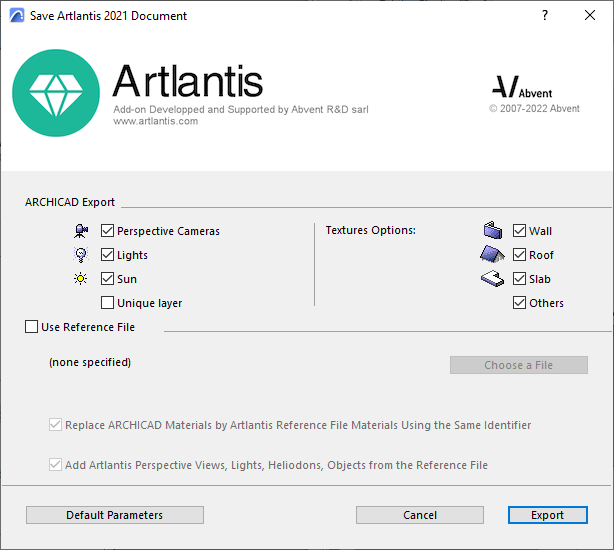

  4. Clique no botão Guardar e a caixa de diálogo Exportar será visualizada.

A partir deste diálogo, pode exportar um novo ficheiro Artlantis ou actualizar um ficheiro .atl já enviado para o Artlantis.



Criar um novo ficheiro

Verifique os itens a exportar.

  • Câmaras de Perspectiva: todas as câmaras criadas no MEP Designer aparecerão na Lista Inspector de Perspectivas (Perspectives Inspector) da Artlantis.
  • Luzes*: todas as lâmpadas inseridas no projecto aparecerão na Lista Inspector de Luzes (Lights Inspector) da Artlantis.
  • Sol*: o heliodon (posição geográfica, data e hora) aparecerá na Lista Inspector de Heliodons (Heliodons Inspector) da Artlantis.
  • Vegetal Único: se verificado, todos os vegetais Archicad são exportados para uma única camada Artlantis. Se não for verificado, todos os vegetais serão recuperados para a Lista de vegetais dos Objectos Inspector da Artlantis.

    *Nota: se os controlos das Luzes ou Sol estiverem desactivados no diálogo exportar, abra a caixa de diálogo Definir Rendering (Documentação > Imagem Final 3D), active Motor de Rendering Básico e comute para ON a fonte de iluminação adequada.

  • Opções de Textura Parede, Cobertura, Laje, Outros*: as texturas associadas às Superfícies serão exportadas.

    *Nota: A opção Outros inclui todas as ferramentas tais como Coluna, Trave, Escada, Porta, Janela, bem como Malha e Objecto.

Actualizar um ficheiro .atl já enviado para o Artlantis.

Todos os controlos descritos na secção Criar um novo ficheiro também são válidos aqui!

  1. Seleccione a opção Utilizar Ficheiro de Referência.
  2. Clique em Escolher um Ficheiro.
  3. Seleccione o ficheiro de referência .atl.

Opções...

  • Substituir os Materiais Archicad pelos Materiais do Ficheiro de Referência Artlantis Utilizando o Mesmo Identificador
  • Adicionar as Vistas de Perspectiva, Luzes, Heliodons, Objectos Artlantis do Ficheiro de Referência

Se alguma destas opções estiver activa:

Elementos novos no projecto MEP Designer (geometria, ponto de vista, lâmpadas, heliodon) só serão exportados se não fizerem parte do ficheiro de referência.

Nota sobre a Exportação de Elementos Curvados

Por defeito, os elementos curvados, exportados para o Artlantis nunca são suavizados. Para suavizar as curvas no Artlantis, vá ao separador Parâmetros Avançados do inspector de Shaders, seleccione o material necessário e utilize o cursor Suavidade.
