Atribuição de Zonas Espaciais IFC

A entidade IfcSpatialZone é utilizada para agrupar espaços ou definir áreas específicas para fins funcionais, estruturais ou organizacionais, tais como zonas térmicas, zonas de iluminação ou zonas de construção. Ao contrário dos grupos básicos, a IfcSpatialZone pode ter a sua própria forma 3D e colocação distintas. (Consulte a descrição em: buildingsmart.org

Esta funcionalidade é suportada pelos fluxos de trabalho do Archicad que utilizem IFC4 e IFC4x3.

  1. Utilize a ferramenta Forma ou Zona para modelar os seus elementos espaciais.
  2. Classifique os elementos como, por exemplo, "Zona Espacial." (Crie uma nova Classificação se o seu sistema não incluir tal Classificação.)
  3. Configure o seu Tradutor para Exportação:
    • Utilize o Esquema IFC4 ou IFC4x3

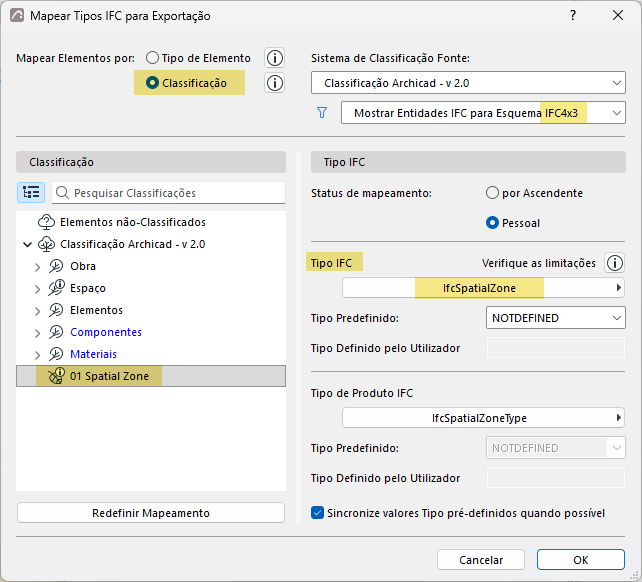

    • Abra o Mapeamento de Tipo e "Mapear Tipos IFC para Exportação"
    • Mapeie a sua classificação de Zona Espacial como Tipo IFC = IfcSpatialZone

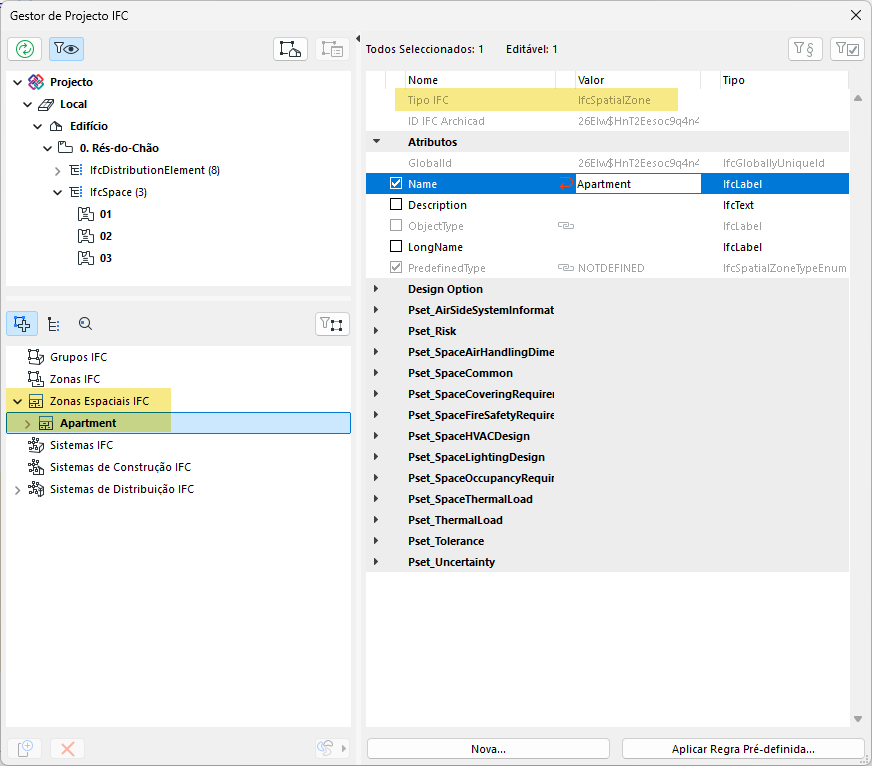

No Gestor de Projecto IFC: os elementos mapeados como ifcSpatialZone surgem na lista de atribuições de Zonas Espaciais IFC.

Neste exemplo, uma zona que representa todo o apartamento é classificada como uma Zona Espacial. Como resultado, esta entidade de zona surge como uma IfcSpatialZone.
Nota: Ao contrário de outros tipos de atribuição, não pode criar um novo item de lista de Zona Espacial no Gestor de Projecto IFC. Para adicionar tais elementos espaciais, tem de os modelar primeiro (utilizando a ferramenta Zona ou Morph) e, depois, classificá-los como IfcSpatialZone através do Mapeamento de Tipo.

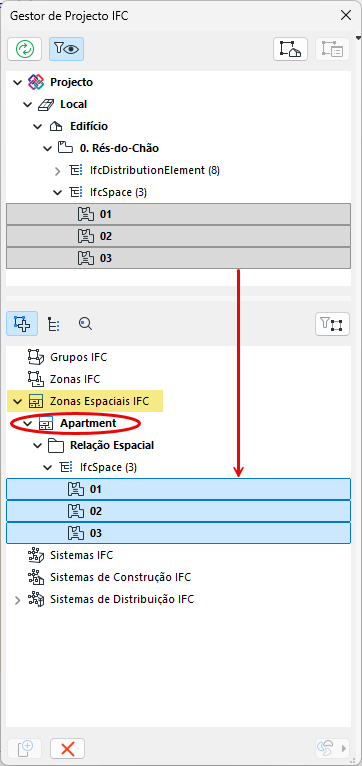

Agora pode atribuir as zonas normais, ou quaisquer outros elementos (p. ex. objectos, pilares), à Zona Espacial recém-definida, arrastando-os para a pasta Relação Espacial.
