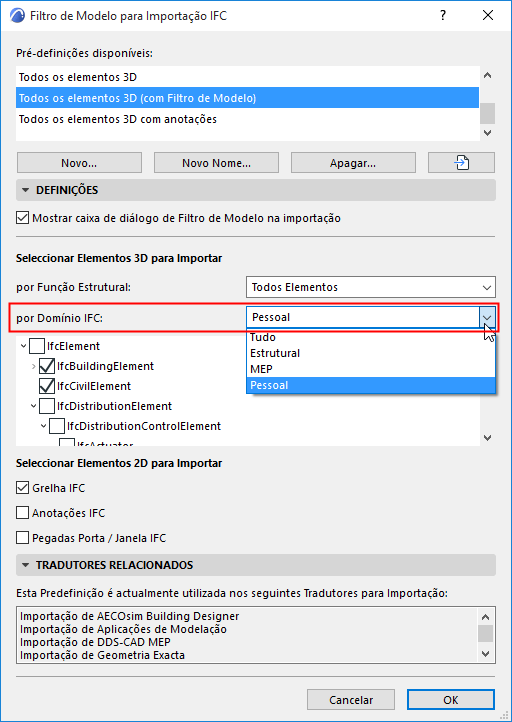

Filtro de Modelo para Importação IFC

Ficheiro > Interoperabilidade > IFC > Tradutores IFC

Escolha um Tradutor para Importação e abra a predefinição Filtro de Modelo.

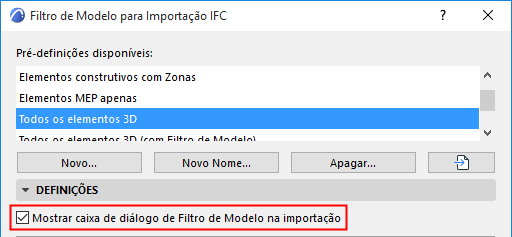

Mostrar Filtro de Modelo na importação



Se esta opção estiver activa, então - após emitir um comando de Abrir ou Agrupar IFC - a janela do Filtro de Modelo vai abrir.

É-lhe, assim, dada a oportunidade de substituir os elementos a importar, para os fins do processo de importação actual.

Ver Filtrar Modelo na Importação (Filtro Secundário).

Seleccionar Elementos 3D para Importar

  • Por Função Estrutural

    Use esta opção como filtro adicional (ao nível do elemento) para fins de importação, que tem em consideração a Propriedade IFC "LoadBearing" dos elementos na importação.

    • "Apenas elementos Estruturais" significa que apenas os elementos cuja Propriedade IFC "LoadBearing Element" tenha um valor "Verdadeiro" serão importados do ficheiro IFC.
      Nota:
    • Se não forem aplicadas classificações de Função Estrutural no seu projeto, ou se não tiver terminado o processo de classificação, deve escolher aquir "Todos os elementos". (As outras duas definições ("Apenas Elementos Estruturais" ou "Apenas elementos Não-Estruturais") podem resultar num ficheiro IFC vazio ou num ficheiro sem elementos de que possa necessitar)
    • Entidades IfcPile e IfcFooting são elementos estruturais em carga por definição, apesar de não terem nenhuma propriedade "LoadBearing" no Esquema IFC2x3. São sempre processados como elementos estruturais tanto na importação.
    • "Tudo" inclui todos os elementos do modelo
    • "Estrutural" inclui apenas os elementos estruturais do edifício (IfcBuildingElement)
    • "MEP" inclui apenas os elementos mecânicos (IfcDistributionElement)

      Veja a composição exacta de cada filtro de Domínio na lista em árvore abaixo. Modificar este filtro vai criar um filtro "Pessoal".


  • Por Domínio IFC

    Use o Domínio IFC para filtrar de acordo com os critérios seguintes para a Importação IFC:

Seleccionar Elementos 2D para Importar

  • Grelha IFC: durante a importação, todos os elementos IfcGrid do ficheiro IFC serão importados e convertidos para Elementos de Grelha agrupados.
  • Anotações IFC: assinale esta opção para importar todos os elementos do tipo IfcAnnotation (incluindo elementos de cota explodidos) do ficheiro IFC. Eles são convertidos em elementos 2D (textos e linhas).
  • Pegadas Porta/Janela IFC: durante a importação, todas as portas e janelas geradas serão visualizadas com direcção de abertura e tamanhos correctos com base nos respectivos símbolos 2D importados.
