Definições da Vista do Modelo

Uma Definição de Vista do Modelo, DVM (ou Definição de Vista IFC) é uma recomendação relativa aos dados e elementos que o modelo IFC deve incluir, consoante o objectivo da transferência de modelos.

Definições de Vista do Modelo são definidas em buildingSMART International ou por outras organizações e grupos de interesse.

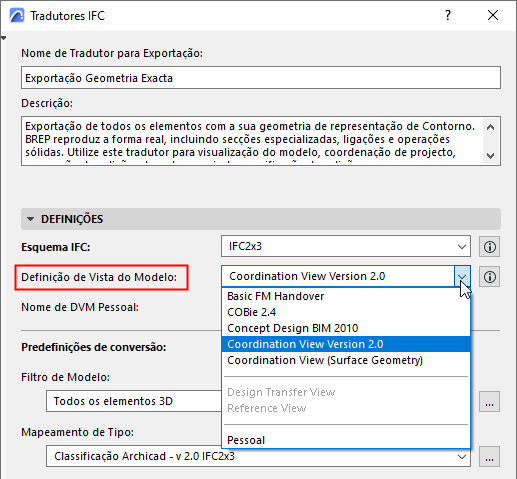

A exportação e importação IFC suporta as seguintes Definições de Vista do Modelo (escolha uma DVM nas Definições do Tradutor para Exportação):

Esquema IFC2x3

• A Vista de Coordenação é, actualmente, a vista mais implementada do Esquema IFC. O seu objectivo principal é permitir a partilha de modelos de informação do edifício entre as disciplinas da arquitectura, engenharia estrutural e serviço de construção. Contém definições da estrutura espacial, edifício e elementos de serviço do edifício. O MEP Designer está certificado tanto para importar como para exportar a Vista de Coordenação IFC2x3 2.0.
• A Vista de Coordenação (Geometria de Superfície) IFC2x3 é um formato de publicação simplificado (isto é, um subconjunto) da Vista de Coordenação. Este formato é adequado para visualização (desde que todos os visualizadores IFC suportem este formato), coordenação de design, prevenção de choque durante a concepção e verificação de choque, em semelhança a uma Vista Referência IFC4. A “Vista de Coordenação (Geometria de Superfície)” significa que todos os elementos serão exportados com a sua geometria BREP (representação de cercadura). Este método é o que mais se aproxima da reprodução da forma real do elemento, em conjunto com as suas secções especializadas, ligações e operações sólidas. (Contudo os parâmetros são perdidos e os elementos BREP de um ficheiro IFC importado são transformados em elementos não editáveis.)
• A Vista de “Basic FM Handover” IFC2x3 é uma versão alargada da Vista de Coordenação (desenvolvida pela buildingSMART) que define os requisitos gerais de aplicações de modelação para permitir a transferência de informações de gestão de instalações. O âmbito básico pode ser resumido como a lista de espaço e de equipamento para os sistemas espacial e técnico de uma instalação. Tecnicamente, a Vista “Basic FM Handover” cumpre os seguintes requisitos para além daqueles da Vista de Coordenação supracitada: capacidade para atribuir componentes de mobiliário e de equipamento a espaços (Confinamento de Espaço, Sistema IFC), para atribuir espaços a zonas (Zona IFC), para atribuir uma classificação a espaços e componentes (Referência de Classificação), para atribuir propriedades base do fabricante a componentes (Propriedades IFC standard e personalizadas), para atribuir portas e janelas a espaços (Cercaduras de Espaço), para atribuir informação de tipo a componentes (Produto Tipo IFC) e para exportar quantidades base para todos os componentes e estruturas espaciais do projecto. Este MVD é necessário em diversos projectos definidos pela buildingSMART e outras organizações. Um exemplo é a COBie (Construction-Operations Building information exchange), uma especificação utilizada na transferência de informação de Gestão de Instalações. É um formato de dados de folha de cálculo para a entrega de um subconjunto de informações sobre o modelo de edifício, em vez de informações sobre o modelo geométrico. A saída de dados resultante é facilmente convertida em documentação COBie, com a ajuda de programas de conversão gratuitos ou comerciais.
• Existem diversas outras Definições de Vista do Modelo (por norma as versões alargadas da Vista de Coordenação) especificadas por organizações ou equipas de desenvolvimento exteriores à buildingSMART International.

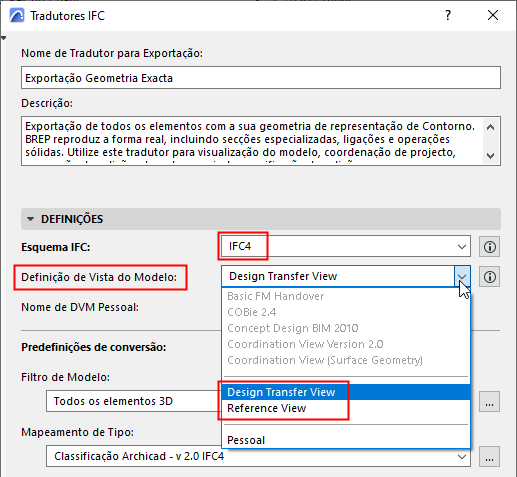

Esquema IFC4

O Esquema IFC4 divide adicionalmente a Vista de Coordenação em duas Definições da Vista de Modelo:

• Vista Referência IFC4: adequada para todos os fluxos de trabalho BIM baseados em modelos de referência, em que a transferência é sobretudo unidireccional. Modificações requeridas dos dados BIM, sobretudo da representação da forma, são tratadas através de um pedido de alteração ao autor original.
  • Quando exporta para IFC4:
    • as conexões de relação de Paredes e Vigas em cadeia são omitidas
    • Superfícies de Materiais de Construção são omitidas
• Vista Transferência Design IFC4: fornece informações do edifício com apoio para a edição de elementos interconectados: inserir, apagar, mover e modificar elementos construtivos e espaços físicos dentro do âmbito limitado de transferência paramétrica. Um exemplo de um cenário alvo é um arquitecto que fornece informação de modelação de um edifício a um engenheiro para uma disciplina particular, em que modificações geométricas possam ser necessárias. Tenha em atenção que a Vista de Transferência de Design não se destina a cenários de transferência de modelos recíprocos.

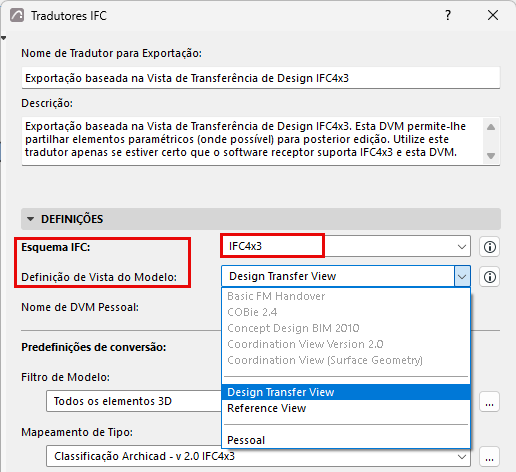

Esquema IFC4.3

O Esquema IFC4x3 é uma extensão adicional do Esquema IFC4 que suporta a importação de novos tipos de infra-estruturas (p. ex., pontes, estradas, caminhos-de-ferro).

Todas as Definições da Vista do Modelo podem ser alargadas por definições que suportem requisitos de transferência adicionais:

• a vista de extensão de Mapas de Quantidade acrescenta a possibilidade de transmitir quantidades base para todos os elementos espaciais e do edifício
• a vista da extensão Limite do Espaço acrescenta elementos do edifício a relações de espaço para suportar modelos na análise térmica e energética
• a vista da extensão Anotação 2D suporta a troca de representações e anotações adicionais de elementos 2D de modelos de edifício
