Mapeamento de Propriedade Predefinido (Exportar para IFC)

A predefinição de Mapeamento de Propriedade do Tradutor para Exportação IFC define a atribuição de Propriedades IFC e Atributos ao exportar o modelo MEP Designer para IFC.

Ver Mapeamento de Propriedades para Exportação IFC.

Alguns dados de Atributo e Propriedade vêm com uma regra de mapeamento predefinida que, por isso, não tem de criar por si mesmo no Mapeamento de Propriedade.

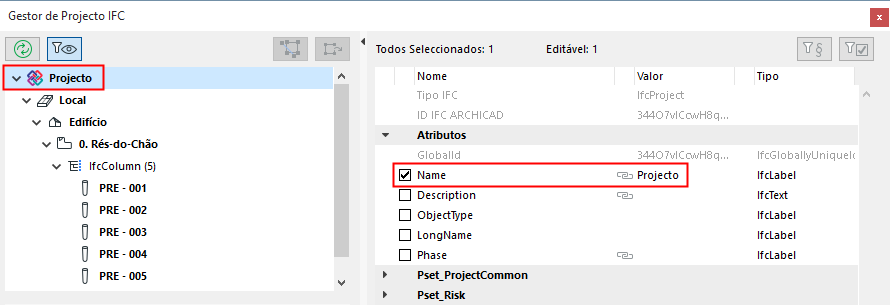

Apesar destas regras não aparecerem na caixa de diálogo Mapear Propriedades para Exportação IFC, podem ser vistas (se tiverem valores) com um ícone de cadeia cinzento no Gestor de Projecto IFC e nas Definições do Elemento.

Estas regras estão listadas na tabela seguinte.

Comando MEP Designer	Parâmetro MEP Designer	Tipos de Entidade IFC	Dados IFC	Gestor de Projecto IFC	Alteração para IFC4x3
Informação do Projecto	Nome do Projecto	`IfcProject`	`Attribute>Name`	Visível/ Editável	-
Informação do Projecto	Descrição do Projecto	`IfcProject`	`Attribute>Description`	Visível/ Editável	-
Informação do Projecto	ID de Projecto	`IfcProject`	`Attribute>GlobalId (ver` Como Controlar ID Global (Atributo IFC) com Base em Informações do Projecto Archicad `)`	-	-
Informação do Projecto	Estado Projecto	`IfcProject`	`Attribute>Phase`	Visível/ Editável	-
Definições de Localização	Direcção do Norte:	`IfcProject`	`Attribute>` `RepresentationContext>` `TrueNorth`	-	-
Definições de Localização	Latitude	`IfcSite`	`Attribute>RefLatitude`	visível	-
Definições de Localização	Longitude	`IfcSite`	`Attribute>RefLongitude`	visível	-
Definições de Localização	Altitude	`IfcSite`	`Attribute>RefAltitude`	visível	-
Informação do Projecto	Nome do Local	`IfcSite`	`Attribute>Name`	Visível/ Editável	-
Informação do Projecto	ID de Local	`IfcSite`	`Attribute>Global Id (ver` Como Controlar ID Global (Atributo IFC) com Base em Informações do Projecto Archicad `)`	-	-
Informação do Projecto	Descrição do Local	`IfcSite`	`Attribute>Description`	Visível/ Editável	-
Informação do Projecto	Endereço Completo do Sítio >Endereço do Sítio1	`IfcSite`	`Attribute>` `SiteAddress>` `AddressLines`	-	`Pset_Address.` `AddressLines`
Informação do Projecto	Endereço Completo do Sítio >Endereço do Sítio2	-	-	-	`Pset_Address.` `AddressLines`
Informação do Projecto	Endereço Completo do Sítio >Endereço do Sítio3	-	-	-	`Pset_Address.` `AddressLines`
Informação do Projecto	Endereço Completo do Sítio>Caixa Postal do Local	`IfcSite`	`Attribute>` `SiteAddress>` PostalBox	-	`Pset_Address.` `PostalBox`
Informação do Projecto	Endereço Completo do Sítio>Cidade do Sítio	`IfcSite`	`Attribute>` `SiteAddress>` `Town`	-	`Pset_Address.` `Town`
Informação do Projecto	Endereço Completo do Sítio >Estado do Sítio	`IfcSite`	`Attribute>` SiteAddress> `Região`	-	-
Informação do Projecto	Endereço Completo do Sítio>Código Postal	`IfcSite`	`Attribute>` `SiteAddress>` `PostalCode`	-	`Pset_Address.` `PostalCode`
Informação do Projecto	Endereço Completo do Sítio >País do Sítio	`IfcSite`	`Attribute>` `SiteAddress>` `País`	-	`Pset_Address.` `País`
Informação do Projecto	Perímetro Bruto do Terreno	`IfcSite`	`BaseQuantity>` `GrossPerimeter`	-	-
Informação do Projecto	Área Bruta do Terreno	`IfcSite`	`BaseQuantity>` `GrossLandArea`	-	-
Informação do Projecto	Nome do Edifício	`IfcBuilding`	`Attribute>Name`	Visível/ Editável	-
Informação do Projecto	Descrição do Edifício	`IfcBuilding`	`Attribute>Description`	Visível/ Editável	-
Informação do Projecto	ID de Edifício	`IfcBuilding & IfcBuildingStorey`	`Attribute>GlobalId (ver` Como Controlar ID Global (Atributo IFC) com Base em Informações do Projecto Archicad `)`	-	-
Informação do Projecto	Nome Completo do Contacto>Título de Prefixo do Contacto	`IfcPerson`	`Attribute>PrefixTitles`	-	-
Informação do Projecto	Nome Completo do Contacto>Nome Próprio do Contacto	`IfcPerson`	`Attribute>GivenName`	-	-
Informação do Projecto	Nome Completo do Contacto>Nome do Meio do Contacto	`IfcPerson`	`Attribute>MiddleNames`	-	-
Informação do Projecto	Nome Completo do Contacto>Nome de Família do Contacto	`IfcPerson`	`Attribute>FamilyName`	-	-
Informação do Projecto	Nome Completo do Contacto>Título de Sufixo do Contacto	`IfcPerson`	`Attribute>SuffixTitles`	-	-
Informação do Projecto	ID do Contacto	`IfcPerson`	`Attribute>Id`	-	-
Informação do Projecto	Função do Contacto	`IfcPerson`	`Attribute>Roles`	-	-
Informação do Projecto	Departamento do Contacto	`IfcPerson`	`Addresses>` `Postal>` `InternalLocation`	-	Descontinuado
Informação do Projecto	Empresa do Contacto	`IfcOrganization`	`Attribute>Name`	-	-
Informação do Projecto	Código Empresa do Contacto	`IfcOrganization`	`Attribute>Id`	-	-
Informação do Projecto	Endereço Completo do Contacto >Endereço 1 Contacto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `AddressLines`	-	Descontinuado
Informação do Projecto	Endereço Completo do Contacto> Caixa Postal do Contacto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalBox`	-	Descontinuado
Informação do Projecto	Endereço Completo do Contacto>Cidade do Contacto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Town`	-	Descontinuado
Informação do Projecto	Endereço Completo do Contacto> Estado do Contacto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Região`	-	Descontinuado
Informação do Projecto	Endereço Completo do Contacto> Código Postal do Contacto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalCode`	-	Descontinuado
Informação do Projecto	Endereço Completo do Contacto >País do Contacto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `País`	-	Descontinuado
Informação do Projecto	E-mail do Contacto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `ElectronicMailAddress`	-	Descontinuado
Informação do Projecto	Nº Telefone do Contacto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `TelephoneNumbers`	-	Descontinuado
Informação do Projecto	Fax do Contacto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `FacsimileNumbers`	-	Descontinuado
Informação do Projecto	Web do Contacto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `WWWHomePageURL`	-	Descontinuado
Definir Pisos	Elevação	`IfcBuildingStorey`	`Attribute>Elevation`	Visível/ Editável	-
Definições de Zona	Nome	`IfcSpace`	`Attribute>LongName`	Visível/ Editável	-
Definições de Zona	Número (No)	`IfcSpace`	`Attribute>Name`	Visível/ Editável	-
Definições do (elemento)	Classificação e Propriedades>ID	`(Tipo de Elemento IFC)`	`Attribute>Name`	Visível/ Editável	-
Definições do (elemento)	Classificação e Propriedades> Classificação	`(Tipo de Elemento IFC)`	`Attribute>ObjectType`	visível/editável no Tradutor de Exportação, Mapeamento de Tipo)	-
Definições do (elemento)	Classificação e Propriedades> Classificação	`(Tipo de Elemento IFC)`	`Attribute>PredefinedType`	visível/editável no Tradutor de Exportação, Mapeamento de Tipo)	-
Definições do (elemento)	Classificação e Propriedades> Função Estrutural	`(Tipo de Elemento IFC)`	`Pset_...Common>` `LoadBearing`	visível	-
Definições do (elemento)	Classificação e Propriedades> Posição	`(Tipo de Elemento IFC)`	`Pset_...Common>` `IsExternal`	visível	-
Definições do (elemento)	Classificação e Propriedades> Estado de Renovação	`(Tipo de Elemento IFC)`	`AC_Pset_RenovationAndPhasing>` `Estado de Renovação`	visível	-
Definições do (elemento)	Classificação e Propriedades> Classificação	`(Produto Tipo IFC)`	`Attribute>ElementType`	visível/editável no Tradutor de Exportação, Mapeamento de Tipo)	-
Definições do (elemento)	Classificação e Propriedades> Classificação	`(Produto Tipo IFC)`	`Attribute>PredefinedType`	visível/editável no Tradutor de Exportação, Mapeamento de Tipo)	-
Mapa (elemento)	Geral> ID Único	`(Tipo de Elemento IFC)`	`Attribute>Tag`	Visível/ Editável	-
Definições Porta/Janela	Previsualização e Posicionamento >Largura	`IfcWindow / IfcDoor`	`Attribute>OveralWidth`	visível	-
Definições Porta/Janela	Previsualização e Posicionamento >Altura	`IfcWindow / IfcDoor`	`Attribute>OverallHeight`	visível	-
regra de nomeação de tipo automático	Material de Construção / Nome do Perfil, dimensões de elemento. Para multi-segmentos: Número de segmentos, dimensões máximas dos segmentos, comprimentos dos segmentos.	`IfcColumn`	`Pset_ColumnCommon>` `Referência`	Visível/ Editável	-
regra de nomeação de tipo automático	Material de Construção / Nome do Perfil, dimensões de elemento. Para multi-segmentos: Número de segmentos, dimensões máximas dos segmentos, comprimentos dos segmentos.	`IfcBeam`	`Pset_BeamCommon>` `Referência`	Visível/ Editável	-
