Agrupar Projecto IFC
- Utilize Ficheiro > Interoperabilidade > Agrupar.
- Seleccione o Formato Ficheiro IFC.
- Escolha o ficheiro IFC a agrupar.

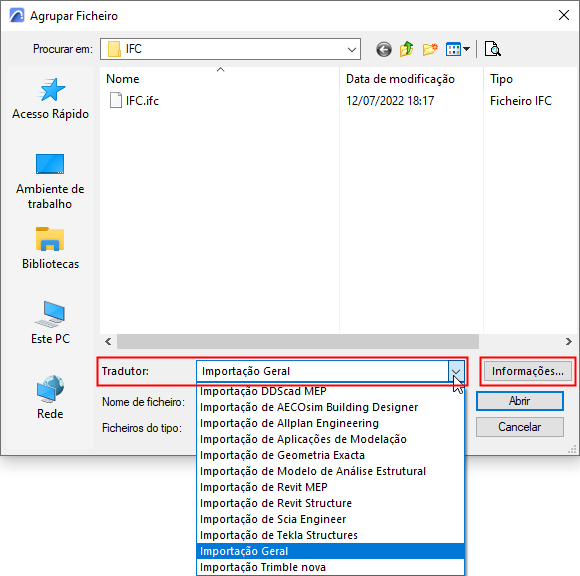

- Escolha um Tradutor.
Utilize a lista pendentes para escolher entre os Tradutores IFC. Existem os Tradutores IFC do actual projecto anfitrião.

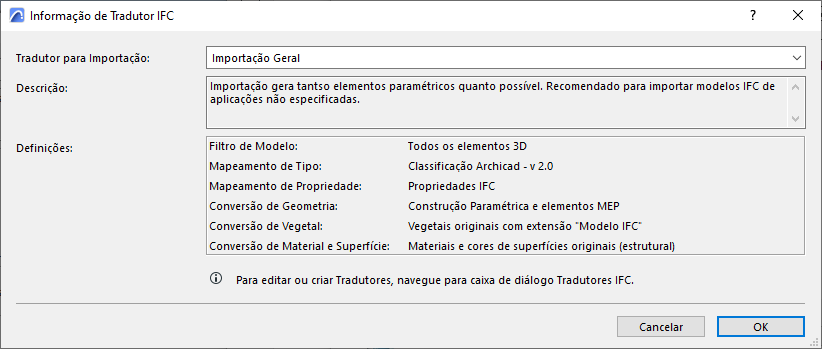

- Escolha Informações no diálogo Agrupar para ver um sumário das definições do Tradutor seleccionado.
- Clique em Abrir para agrupar o Projecto IFC.
- Siga os passos adicionais, dependendo do tipo de modelo importado.
Veja a secção seguinte.
Opções Adicionais na Importação IFC
Selecção de Edifício e de Terreno

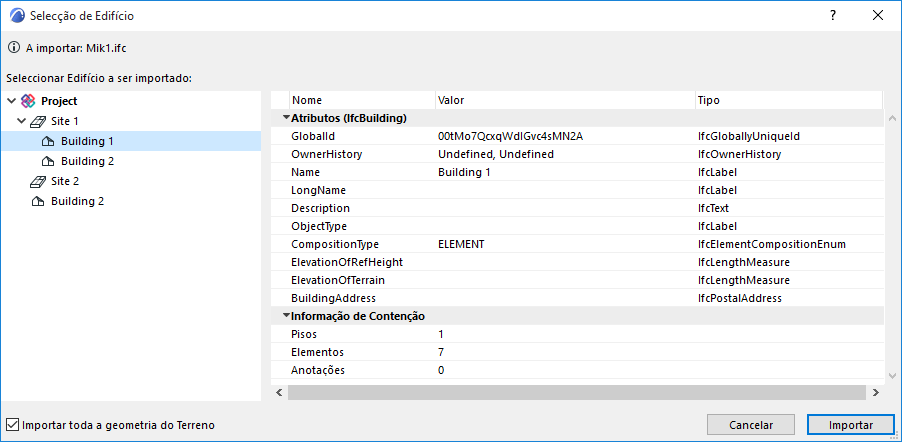

Se o ficheiro IFC possuir múltiplos IfcBuildings e/ou IfcSites, então aparece uma caixa de diálogo Selecção de Edifício para que possa seleccionar um Edifício. O processo de importação só consegue importar um edifício de cada vez.
À esquerda deste diálogo de selecção, visualize o local e a hierarquia do edifício na estrutura em árvore. À direita, a informação é apresentada em todos os edifícios seleccionados.
Se a caixa de verificação "Importar toda a Geometria de Terreno" (na parte inferior esquerda da caixa de diálogo) não estiver activada, então o IfcBuilding seleccionado será importado com apenas a Geometria do IfcSite específico para o qual é atribuído o edifício.
Para importar todo o modelo do terreno, independentemente do edifício escolhido, active a opção “Importar toda a geometria de Terreno”.
Filtro de Modelo na Importação
Consoante necessário, filtre mais o conjunto de elementos para importar, usando a caixa de diálogo Filtro de Modelo.
Ver Filtrar Modelo na Importação (Filtro Secundário).
Localização de Itens da Biblioteca

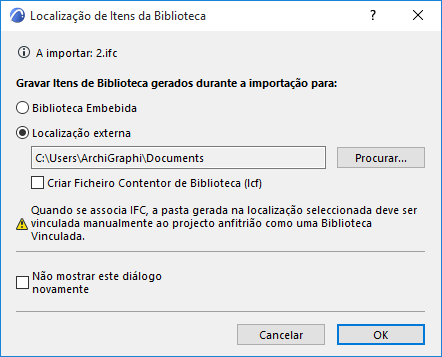

Escolha onde gravar os Itens da Biblioteca gerados durante a importação IFC:
É recomendada a Localização externa. Certifique-se de vincular manualmente esta pasta ao projecto como uma Biblioteca Vinculada.
Note:
- Ao actualizar um Módulo Associado, a Biblioteca Vinculada não é actualizada! Se os conteúdos da Biblioteca Vinculada forem alterados, tem de actualizar a biblioteca manualmente.
- Certifique-se de que a pasta alvo pode ser escrita no momento de importação. Caso contrário, o processo de importação irá falhar.
- Em Teamwork, a opção Biblioteca Vinculada não se encontra disponível; Itens da Biblioteca gerados são gravados na Biblioteca Embebida.
Posição do ficheiro Unido

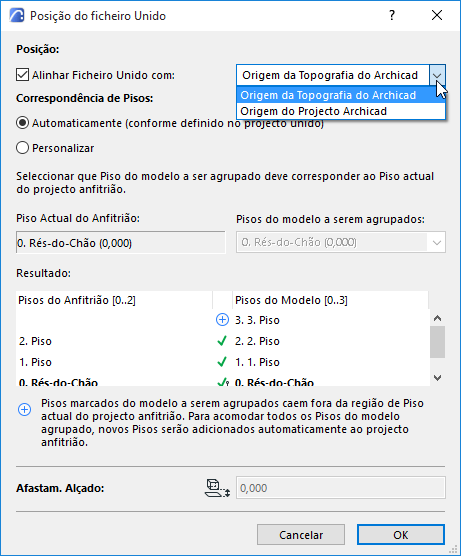

- Alinhe o ficheiro agrupado com a Origem de Projecto ou a Origem de Topografia do seu projecto.
- Correspondência de Pisos:
- Automaticamente: os pisos são colocados conforme estão no ficheiro agrupado importado.
- Personalizar: escolha que piso do projecto IFC importado deve ser colocado no piso actual no seu projeto. Na lista, cada piso do modelo IFC é apresentado com a sua própria elevação entre parêntesis.

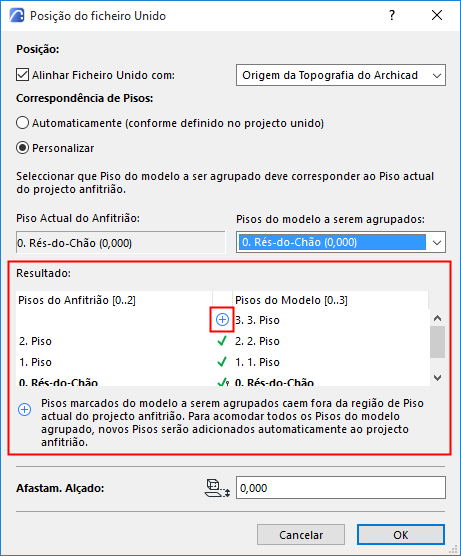

- Afastam. Alçado: para ajustar a posição vertical do modelo importado, insira um valor positivo ou negativo em Afastam. Alçado, na zona inferior do diálogo. Por defeito (e isto recomenda-se), o valor de Afastamento do Alçado é a diferença absoluta entre os valores do alçado do piso do modelo IFC escolhido e o actual piso do projecto.
