Nível de Pormenor de Símbolos de Portas e Janelas

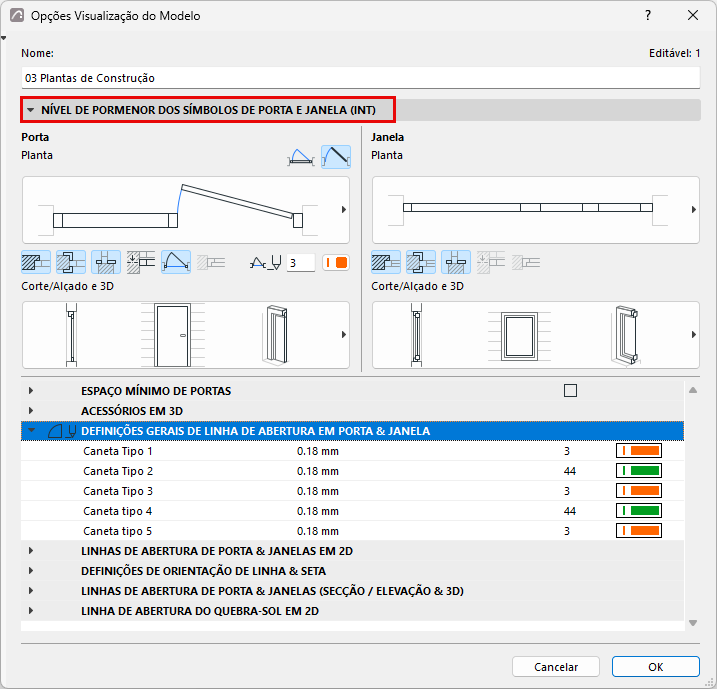

Para aceder a este painel, vá a Documento > Vista do Modelo > Opções de Visualização do Modelo.
Este painel e o seu conteúdo dependem das bibliotecas que carregou.
Utilize os controlos para definir níveis de pormenor para a apresentação de Portas e Janelas Em Planta, em Corte/Alçado e em Projecções 3D.
Espaço Mínimo das Portas
Marque esta caixa para mostrar o espaço mínimo das portas na Planta, utilizando um contorno e trama. Escolha as opções para o tipo de linha e caneta de contorno e para o tipo de trama/caneta/fundo.
A visualização do contorno/trama do Espaço Mínimo é apresentada para todas as portas que tenham um parâmetro de Espaço Mínimo definido. Defina-os na página de separador Espaço Mínimo de Definições de Porta (painel Definições à Medida).
Ver Espaço Mínimo.
Acessórios em 3D
Seleccione a apresentação de puxadores de portas e/ou janelas.
Linhas de Abertura de Portas e Janelas
Defina linhas de abertura por tipo para que possa atribuí-las de forma consistente a portas ou janelas em todo o projecto.
Utilize três secções da caixa de diálogo para definir até 5 tipos de linhas de abertura.
- Definições Gerais da Linha de Abertura de Portas e Janelas: Atribuir canetas a 5 tipos.

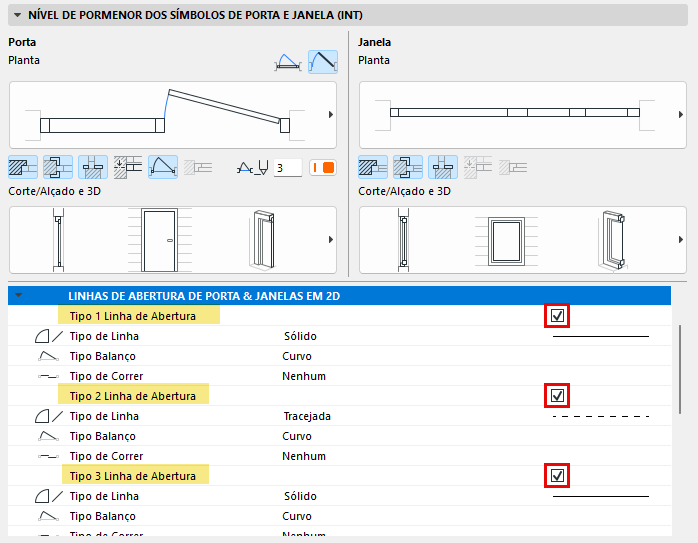

- Linhas de Abertura de Portas e Janelas em 2D: Activar e definir tipos de linha (incluindo para portas de batente e de correr) a utilizar em vistas 2D
- Linhas de Abertura de Portas e Janelas (Corte/Alçado e 3D): Activar e definir tipos de linha, tanto nos lados de abertura como nos lados opostos, a utilizar em vistas de Corte/Alçado e 3D

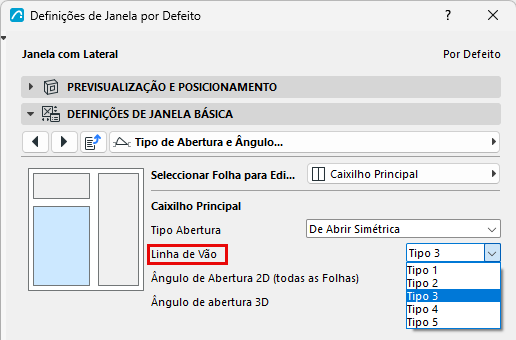

Depois de definir os seus cinco tipos de linhas de abertura nas Opções de Visualização do Modelo, atribua-os a qualquer porta ou janela em todo o projecto:

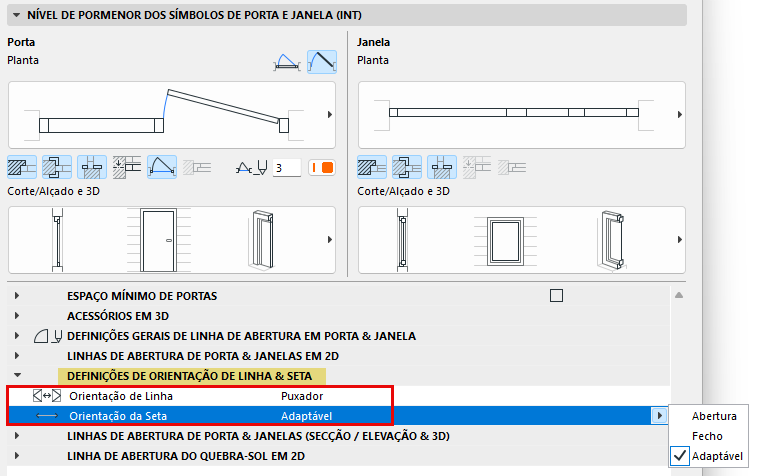

Definições de Orientação de Linha e Seta
- Orientação da linha: Escolha Dobradiças ou Puxador. Afecta a direcção da linha de abertura apresentada nas vistas de Corte/Alçado e 3D.
- Orientação da seta: Relevante para portas de correr em vistas 3D.

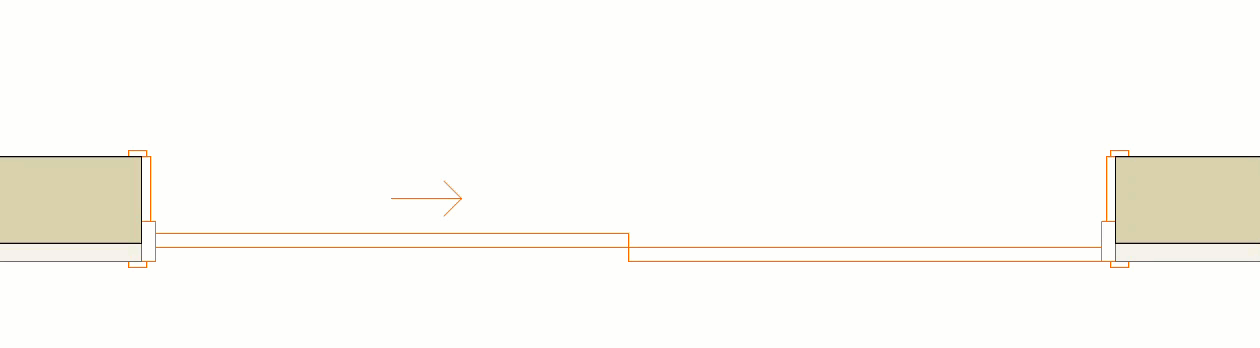

- Adaptável: Se a porta/janela for apresentada como aberta, a seta indica para que lado fecha. Se estiver fechada, a seta indica para que lado abre.
- Abertura: A seta indica a direcção de abertura
- A fechar: A seta indica a direcção de fecho
