Definições Diversas para Itens da Biblioteca

Para aceder a este painel, vá a Documento > Vista do Modelo > Opções de Visualização do Modelo.

  • Este painel e o seu conteúdo dependem das bibliotecas que carregou. (Poderá ter vários painéis, um para cada biblioteca carregada no seu projecto.)
  • Os objectos de biblioteca localizados nessa biblioteca específica serão apresentados globalmente de acordo com as Opções Visualização do Modelo aqui definidas.
  • As opções serão aplicadas apenas a objectos cujo texto GDL esteja programado para o permitir.

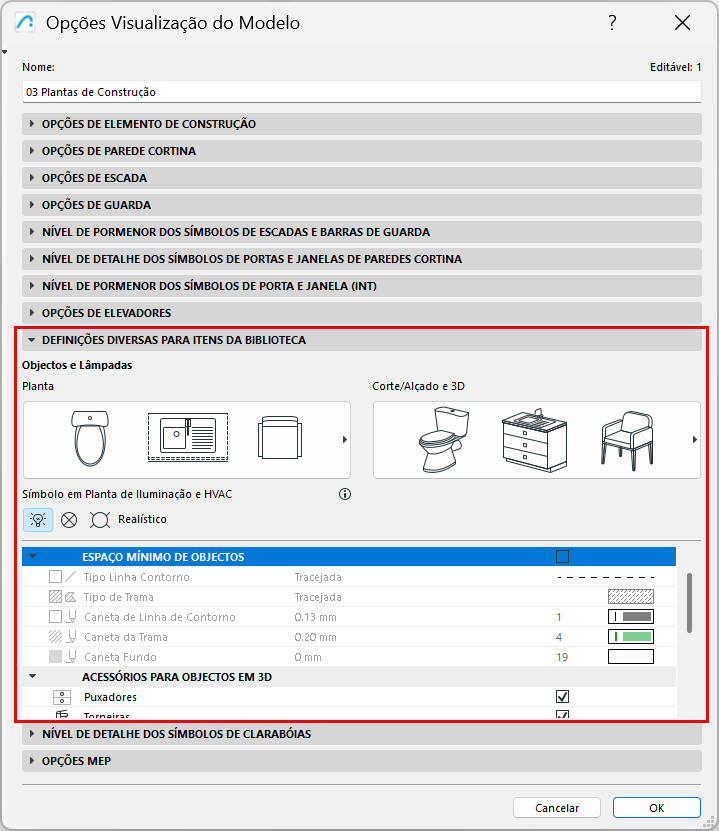

Na versão INT, o painel tem o seguinte aspecto:



Espaço Mínimo de Objectos

Marque esta caixa para mostrar o espaço mínimo dos objectos na Planta, utilizando um contorno e trama. Escolha as opções para o tipo de linha e caneta de contorno e para o tipo de trama/caneta/fundo.

A visualização de contorno/trama de Espaço Mínimo é apresentada para todas as objectos que tenham um parâmetro de Espaço Mínimo definido.

  • Para Objectos, utilize os parâmetros de Espaço Mínimo em Definições de Objecto.

Nível de Pormenor de Objecto e Lâmpada

Defina o Nível de Pormenor em Planta:

  • Completo, Médio ou Baixo

e em Corte/Elevação e Projecções 3D:

  • Completo, Simplificado ou Esquemático

Objectos e Lâmpadas utilizam as definições de nível de pormenor definidas aqui por defeito (Por OVM). Para um determinado objecto/lâmpada, se o controlo estiver disponível, pode sobrepor o seu nível de pormenor em Definições de Elemento (utilize os controlos Representação 2D ou 3D)

Ver Representação 2D e 3D de Objectos.

Iluminação e Símbolos AVAC em Planta

Escolha uma das opções para visualizar os Símbolos em Planta de Iluminação e objectos AVAC (p. ex., lâmpada de tecto, detector de fumo, difusor de ar) no projecto.

  • Realista
  • Eléctrico
  • Planta de Tectos Reflectida

Acessórios de Objecto em 3D

Clique nos botões comutadores para mostrar ou esconder estes tipos de acessórios em 3D:

  • Puxadores
  • Torneiras

Linha de Abertura de Objectos em 3D

  • Escolha Puxador ou Articulações Finais para definir a orientação das linhas de abertura.
  • Escolha Tipo de Linhas (tracejada, sólida, ponteada) para as linhas da abertura na abertura e nos lados opostos.
    Nota: esta opção depende da escala (geralmente, as linhas de abertura não são visualizadas em escalas pequenas).

Conexões MEP do Objecto

Utilize esta caixa de verificação para mostrar ou esconder as conexões que podem ser anexadas a qualquer objecto num percurso MEP.
