Definições da Ferramenta Porta/Janela
Nota para os utilizadores do MEP Designer: Pode colocar e editar portas e janelas, mas estas destinam-se a servir de referência para o seu modelo MEP e são apresentadas com uma sobreposição.
Bibliotecas de Porta/Janela e as respectivas definições de itens da biblioteca podem variar consideravelmente dependendo da biblioteca que estiver a utilizar.
A seguinte descrição corresponde à biblioteca "Internacional" que é a base para muitas das versões de línguas do Archicad.
Para informações sobre definições de uma Porta/Janela especializada, que não estejam descritas aqui, por favor contacte o seu distribuidor.
Para informação sobre como procurar e pesquisar nesta caixa de diálogo, ver:
Definições de Elementos Itens da Biblioteca
Abertura Vazia: clique neste botão para apagar a selecção de item de Biblioteca actual e utilize, automaticamente, uma Abertura Vazia para a abertura da Porta ou da Janela.
Ver também Criar um Vão Vazio.
Painéis de Definições

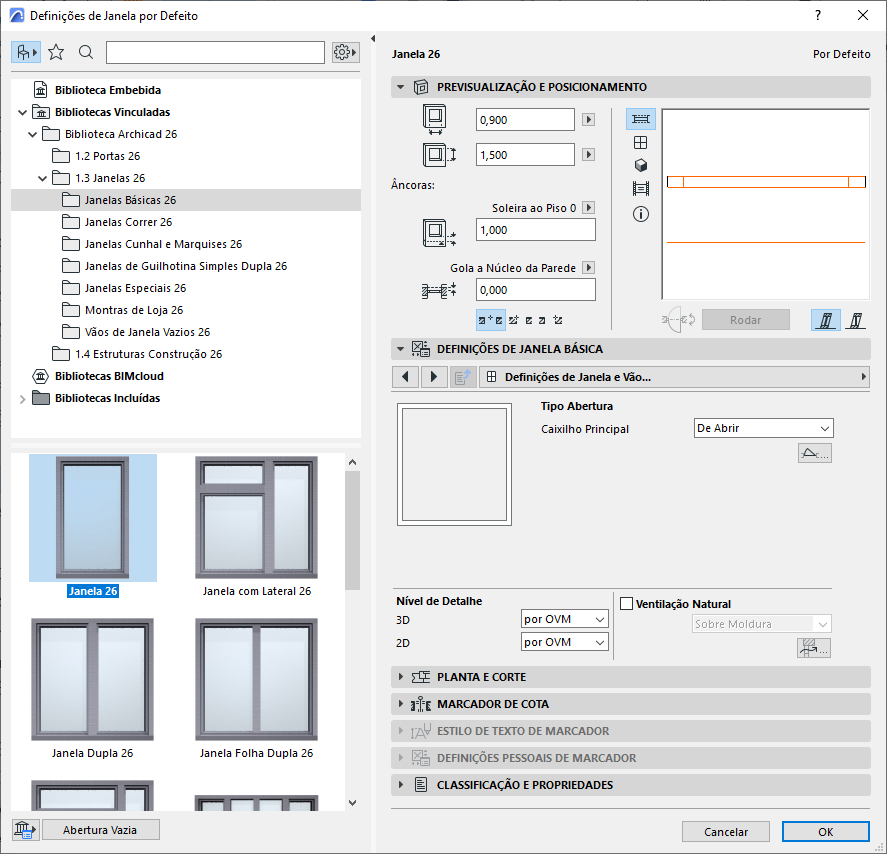

A caixa de diálogo Definições de Porta e Janela contém os seguintes painéis:
- Previsualização e Posicionamento
Para mais pormenores, veja Painel Previsualização e Posicionamento.
- Definições à Medida (o nome do painel varia em função do tipo de Porta/Janela seleccionado)
Para uma descrição dos controlos aqui, ver: Painel Definições à Medida para uma Porta/Janela:
- Planta e Corte
- Marcador de Cota
- Definições Pessoais de Marcador (a disponibilidade deste painel depende do tipo de marcador escolhido no Painel Marcador de Cota acima. Se não for escolhido nenhum marcador, este painel é apresentado a cinzento.)
- Classificação e Propriedades
