Texto de Cota

Para abrir a caixa de diálogo Definições de Texto de Cota, tem primeiro de seleccionar o item do Texto de Cota (não toda a linha de Cota).

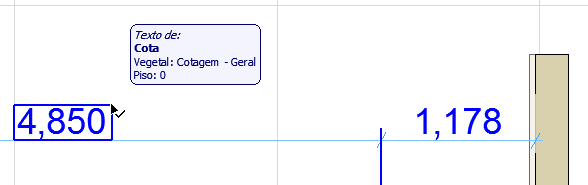

Seleccionar Texto de Cota

Para seleccionar um texto de Cota, execute uma das seguintes acções:

  • Utilize o cursor de Selecção Rápida
  • Clique num canto do texto com a marca de selecção com cursor de Seta

    Nota: para seleccionar um texto de Área de Trama, assegure-se de que activou os Pontos Quentes de Caixa de Texto em Visualização > Opções de Visualização no Ecrã.

Abrir Definições de Textos de Cota

Seleccione um texto de cota (ver acima), depois execute um das seguintes acções:

  • Clique no ícone Texto na Caixa de Informações
  • Efectue um duplo clique no ícone da Ferramenta Cota na Caixa de Ferramentas
  • Ctrl+t
  • Use Editar > Definir Textos de Cotas (disponível quando se selecciona um Texto de Cota)

Painel Conteúdo do Texto

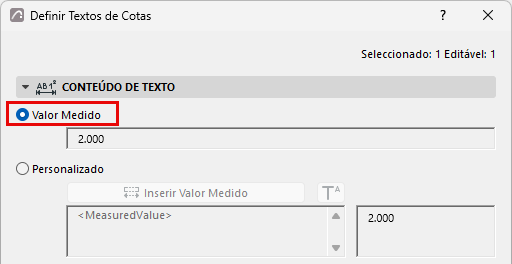

Valor Medido (Texto de Cota)

Mostra o valor medido da cota seleccionada.

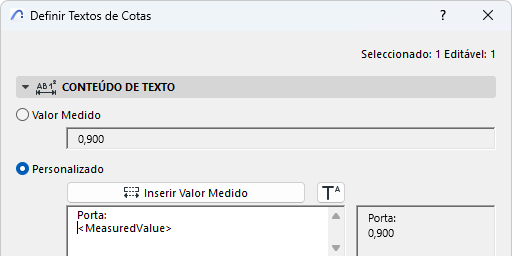

Conteúdo de Texto Personalizado

"Personalizado" dá-lhe mais opções através do Texto Automático para escolher diferentes níveis medidos e níveis de referência.

Pode também adicionar texto personalizado e Superscript e formatar texto de várias linhas.

Inserir Valor Medido (Texto de Cota)

Clique para inserir o valor medido da cota no campo de texto de várias linhas.

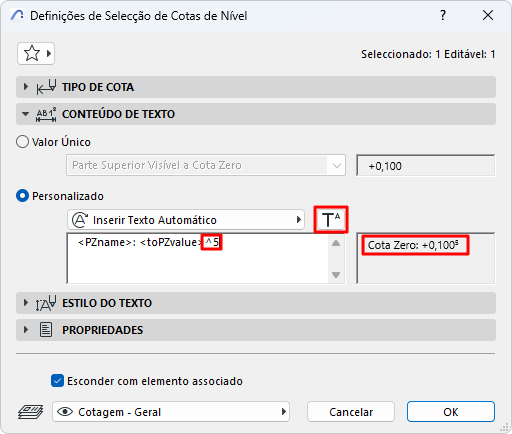

Adicionar Superscript ao Texto de Cota

Clique em Inserir Símbolo Superior à Linha , depois, adicione o seu texto Superscript. (O símbolo é mostrado no diálogo como um sinal de omissão.)

Para continuar o texto em letra normal, clique novamente em Inserir Símbolo Superior à Linha.


Nota: se a sua cota já inclui um Superscript - porque está a utilizar o Rigor Extra definido em Opções > Preferências do Projecto > Cotas - então, adicione um espaço antes de inserir o símbolo de Superscript. Caso contrário, o próprio sinal de intercalação irá surgir no texto de cota.

Defina a unidade de cota em Opções > Preferências do Projecto > Cotas).

Ver Preferências de Cotas.

Copiar-Colar Texto de Cota

Apenas os itens de texto simples podem ser copiados; textos superiores à linha não serão copiados.

  1. Seleccione apenas o texto de cota (não a própria linha de cota)
  2. Utilize o comando Copiar (Editar > Copiar ou Ctrl/Cmd + C)
  3. Cole o texto de cota (Editar > Colar ou Ctrl/Cmd + V) - por exemplo, numa caixa de texto ou num Layout.
