Personalización de las Líneas Testigo de Acotación

En las definiciones de Acotación Lineal: La extensión de la línea testigo ahora se puede personalizar para permitir dibujos más limpios y legibles. Las mismas nuevas opciones están disponibles para Cotas de Alzado.

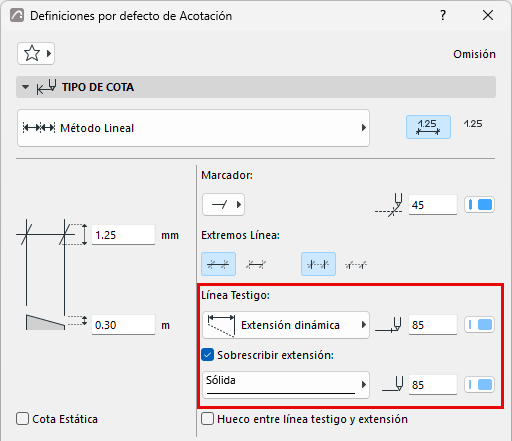

• Interfaz de usuario actualizada para clarificar las definiciones de líneas testigo y extensión



• Definir el tipo de línea de la línea de extensión de cota, como punteada o a rayas

• Definir una pluma independiente para la línea de extensión

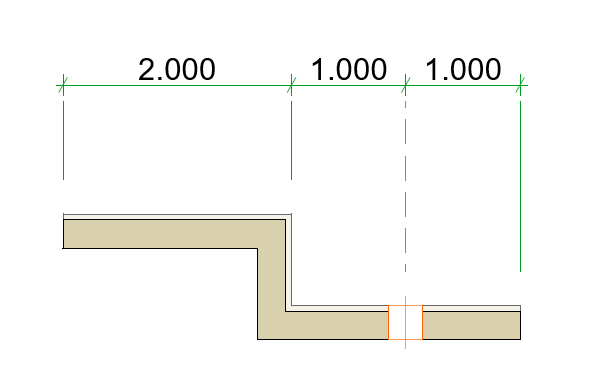

• Definir tanto el tipo de línea como la pluma, por nudo, para identificar claramente y separar visualmente las cotas de extremos y las cotas centrales



• Las líneas de extensión de los símbolos de marcador ahora se pueden personalizar aún más, con un manejo de visibilidad independiente de los extremos de línea (el trazo de extensión por encima y en los extremos del símbolo de marcador)
