Representación esquemática estandarizada para Sistemas MEP

MEP Designer 30 facilita la producción de una documentación MEP más clara y precisa, gracias a una visualización más flexible de los elementos en los planos 2D.

  • La documentación simbólica es coherente en todas las vistas y admite esquemas y etiquetado automatizados

  • Utilice símbolos esquemáticos que representen la función de los elementos, en lugar de su geometría

  • El resultado de la documentación cumple las normas para su entrega y construcción, lo que respalda los flujos de trabajo del sector y el cumplimiento normativo

  • Si es necesario, sobrescriba las OVM para la visualización individual de cualquier elemento

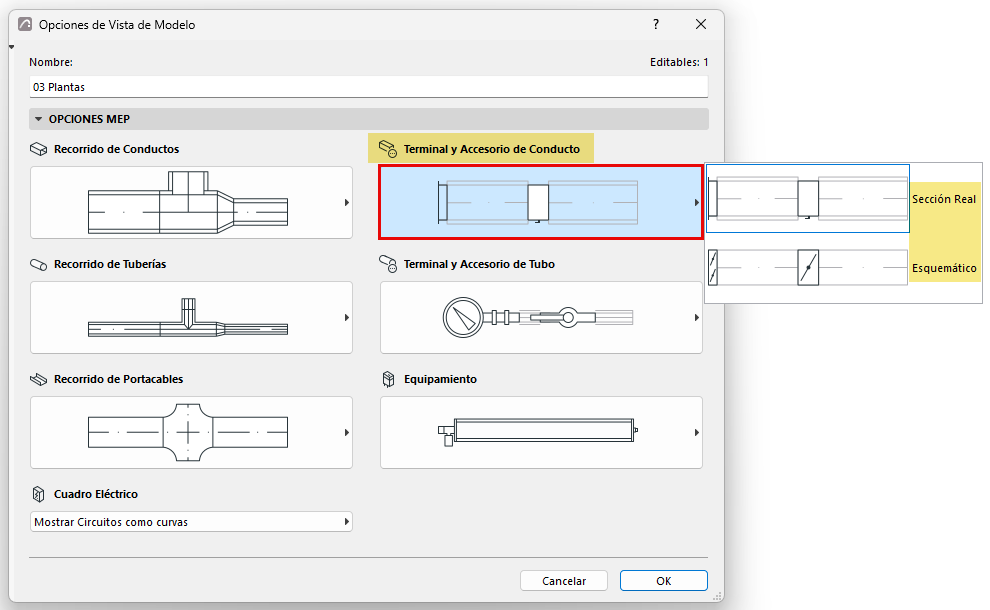

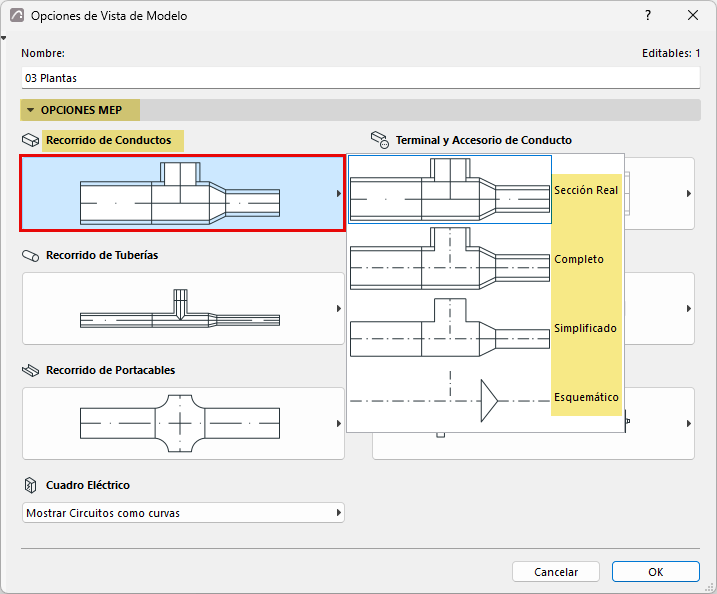

Cambie fácilmente la visualización de los recorridos MEP y de cada tipo de elemento mediante las Opciones de Vista de Modelo. Utilice sección real, completa (con aislamiento), simplificada (sin aislamiento) o esquemática
image-20260612-135833.png image-20260612-135927.png
image-20260611-153921.png image-20260611-153901.png image-20260611-153912.png
Visualización en Sección Real Simplificada (sin aislamiento) Esquemático

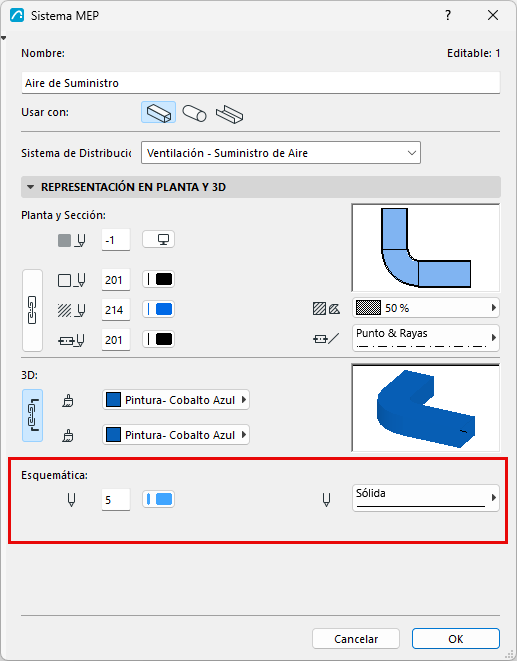

Con la visualización Esquemática, defina los colores de línea por Sistema mediante el diálogo de Sistemas MEP.

Ver el Vídeo: Planta MEP esquemática
