Mover/Girar/Reiniciar Referencia

Estos tres iconos de comando están disponibles desde la paleta de Trazar & Referenciar:



Desde la izquierda:

  • Mover: Haga clic para Arrastrar la Referencia a otra ubicación.
  • Girar: Haga clic para Girar la Referencia.
  • Reiniciar: Use este icono si desea redefinir la Referencia a su posición original por defecto, si le cambió su ubicación anteriormente.
    Nota: Estos mismos comandos están disponibles desde el menú contextual haciendo clic con el botón derecho del ratón en cualquier ventana que muestre una Referencia; y desde la lista desplegable de comandos de Referencia de la Barra de Herramientas Estándar.

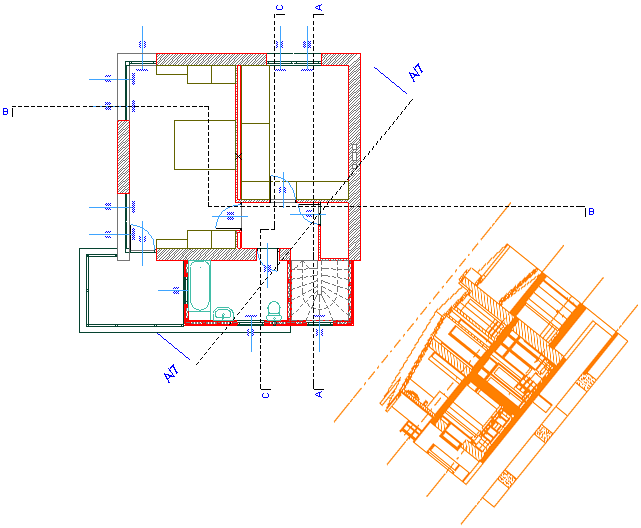

En la imagen de abajo, se visualiza un punto de vista de Sección como Referencia y está girada a lo largo del Plano de Planta, el cual contiene el marcador de Sección:



Los comandos Arrastrar/Girar aplicados a la Referencia se reflejarán en los datos de coordenadas del Informador (los datos de coordenadas se calculan según el sistema de coordenadas Activo, no el de la Referencia.)
