Puntos de Selección

Tipo

Ejemplo

Comentarios

Regular




Bloqueado


Un elemento está bloqueado en cualquiera de estos casos:

  • Está en una Capa bloqueada.
  • Lo ha bloqueado por comando(Edición > Bloquear > Bloquear)
  • Forma parte de un Módulo Vinculado o XREF.

Los elementos bloqueados no pueden ser editados.

Agrupado




Módulo Vinculado o XREF


Los elementos están bloqueados y no se pueden editar.

Puntos Calientes Editables (ciertos Objetos GDL)


Use el Punto Caliente para editar gráficamente el objeto (por ejemplo, abrir o cerrar la puerta).

Ver Edición Gráfica Usando Puntos Calientes Editables.

Barandilla Asociativa




Barandilla Estática




Forma

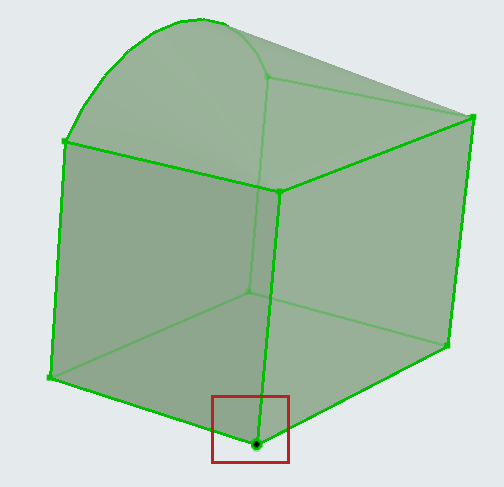

Una Forma seleccionada solo tiene un punto caliente (negro), que representa el punto de su valor de nivel de cota, pero sus otros nodos/esquinas también son editables.

Temas Relacionados

Colores de los puntos de selección: véase Selección e Información de Elemento

Seleccionar los sub-elementos de Forma: véase Selección de Formas

Puertos de conexión MEP: véase Objetos compatibles con MEP
