Vincular a Red

La función Vincular a Red (Alt+S) asiste en la alineación gráfica precisa de los elementos, incluso a niveles bajos de Zoom. Cuando la vinculación a la red está activa, el cursor siempre es atraido por los nodos de la Red Visible o a los de la Red Invisible.

Activar la Vinculación a la Red

Realice una de las siguientes acciones:

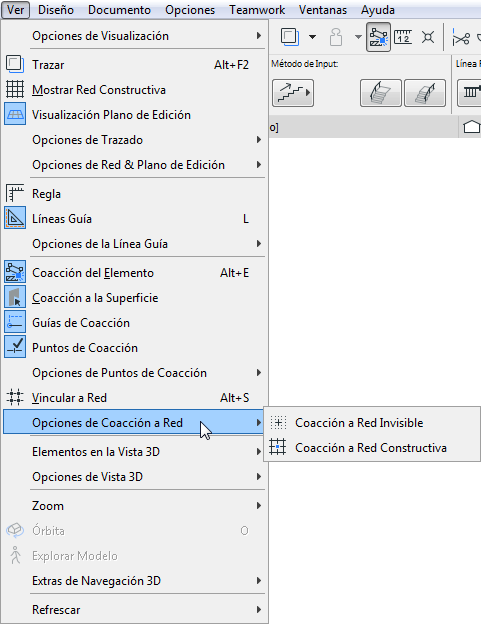

  • Desde Ver > Opciones de Coacción a Red: Seleccione Coacción a Red Invisible o Coacción a Red Constructiva.

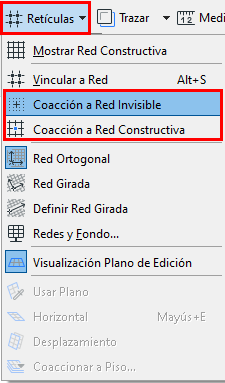

  • Use Coacción a Red Invisible o Coacción a Red Constructiva del menú Redes de la Barra de Herramientas Estándar (si está disponible)

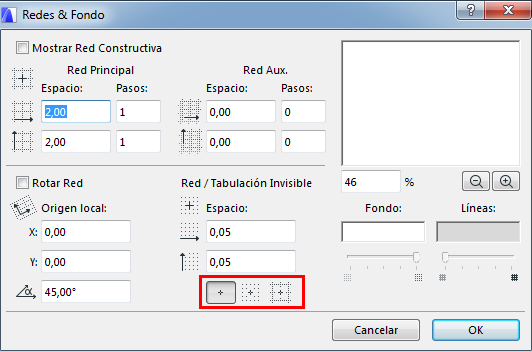

  • Seleccione uno de los tres botones de Vinculación en Ver > Opciones de Red & Plano de Edición > Redes & Fondo.

    • Sin Coacción
    • Coacción a Red Invisible
    • Coacción a Red Constructiva

      Use la combinación de teclas Shift+S para conmutar entre estas tres opciones.

  • Utilice el comando de menú Ver > Vincular a Red. La función de Vincular utilizará el tipo de red utilizada anteriormente, Red Visible o Invisible. (Atajo de teclado: Alt+S)

Desactivar Vincular a Red

Realice una de las siguientes acciones:

  • Use la tecla de atajo Alt+S.
  • Utilice el comando del menú Ver > Vincular a Red (desactive el comando)
