Definiciones Trazado de curvas

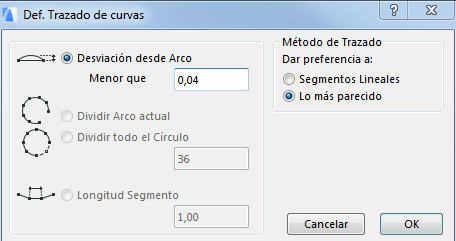

Elija el comando Diseño > Def. Trazado de Curvas para abrir este cuadro de diálogo.
Cuando crea muros curvos y elementos de tipo poligonal basados en Arcos, Círculos y Splines, la aproximación se basa en el estado del cuadro de diálogo de Def. Trazado de curvas.
Con los dos botones de la derecha, puede elegir entre dos métodos de trazado.
- Lo más parecido: Los segmentos curvos (cuando fuese aplicable) se ajustarán todo lo posible a la forma natural de Círculos, Arcos y Splines.
- Preferencia de Segmentos Lineales: Se utilizan sólo segmentos lineales.
Los cuatro botones de la derecha le permiten elegir una serie de opciones para aproximar curvas a segmentos lineales.
- Desviación desde Arco: Introduzca un valor para definir la desviación máxima del polígono desde el elemento curvo original.
- Dividir Arco actual: Defina el número de segmentos a lo largo de un arco.
- Dividir todo el círculo: Defina el número de segmentos a lo largo de un círculo. En este caso, los arcos se transformarán en un número de segmentos correspondientes a la parte del círculo que representan.
- Longitud Segmento: Introduzca un valor para definir la longitud del segmento para que las transformaciones tengan como resultado segmentos de longitud uniforme.
