Ajustar Elementos

Use el comando Ajustar para extender o recortar los puntos finales de los elementos seleccionados a una Línea, segmento de Arco o borde de un elemento.

Se pueden ajustar los siguientes tipos de elementos: Muros, Vigas, Barandillas, Elementos de recorrido MEP, Arcos y Líneas.

Ver Intersección de Cubiertas de Plano Simple y Recortar con una Cubierta Lejana.

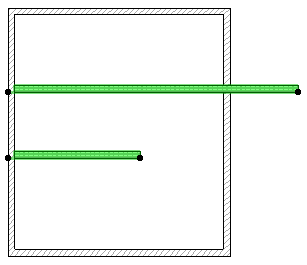

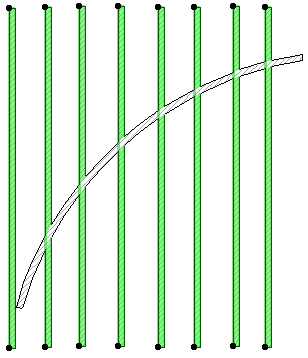

1. Seleccione los elementos que desea ajustar.
2. Elija el comando Edición > Reformar > Ajustar (también disponible desde la barra de herramientas Estándar).

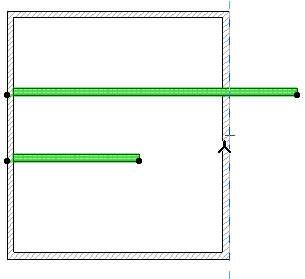

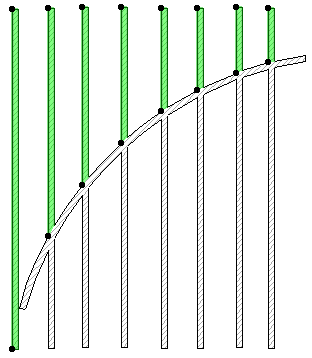

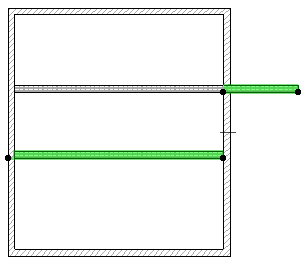

3. Dibuje un segmento de línea, o haga clic en un(a) línea, muro, borde de un polígono o Arco/Círculo. Los extremos de los muros seleccionados y las líneas se ajustarán (extenderán o recortarán) para encontrase con el arco, lado o línea dibujado. Sólo esos elementos quedarán afectados por la intersección (o se interceptarán) con la línea, arco o lado elegido.



   Nota: Si el borde clicado es de un Forjado, el flujo de trabajo es el mismo que el de Ajustar Elementos a Forjados.

   Ver Ajustar Elementos a Forjados.

El comando Ajustar está disponible en la Planta y en la Ventana 3D, y (sólo para elementos de dibujo) en las ventanas Sección/Alzado/AI y Documento 3D, y Detalles y Hojas de Trabajo. En la Vista 3D, puede ajustar el Muro o viga seleccionada a un plano vertical.
