Visualización de Zonas en Sección

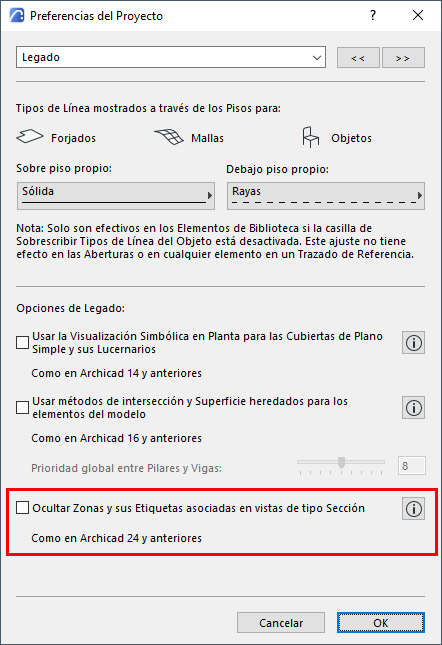

Debido a la actualización en la lógica de visualización de Zonas: Asegúrese de que la casilla correspondiente en Opciones > Preferencias del Proyecto > Legado está desactivada:
Visualización Por defecto de las Zonas
|
|
Visualización de sección cortada |
Visualización de sección no cortada |
|
Planta (Simbólica) |
Color de la Categoría |
Color de la Categoría |
|
Sección/Alzado/Alzado Interior |
Color de la Categoría |
Superficie |
|
Documento 3D |
Color de la Categoría |
Superficie |
|
Ventana 3D + sección |
Superficie |
Superficie |

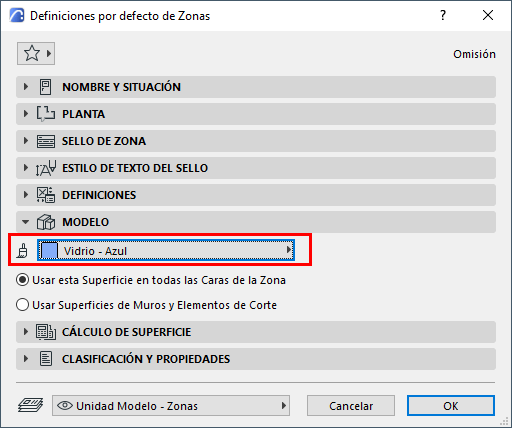

Definir Transparencia de Zonas Cortadas en Sección

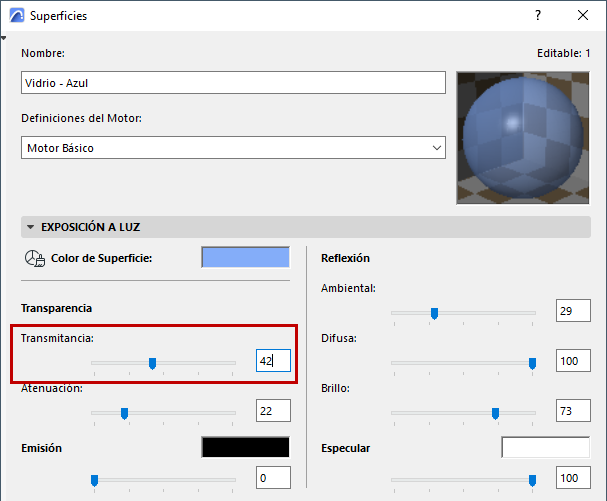

Si tiene una Zona de corte en una sección, puede hacerla completamente transparente configurando su parámetro de transmitancia de superficie a un valor de al menos 50.
Si el parámetro de transmitancia es de 49 o menos, la Zona es opaca.
En una Zona transparente, se mostrarán los contornos de los objetos, pero sus colores no se ven afectados.
Definir Transparencia de Zonas no Cortadas
Si tiene una Zona no cortada (por ejemplo, en una vista de Alzado o 3D), puede ajustar su transparencia utilizando el parámetro de transmitancia de superficie.
Cualquier valor sobre 0 hace que la Zona sea transparente, pero el nivel de transparencia varía según el valor de transmitancia (un valor de transmitancia más alto hace que la zona sea cada vez más transparente).
