Tipo de Compensada para Compensadas de Huella Igual

En el panel Definiciones de la Escalera - Geometría y Posicionamiento:

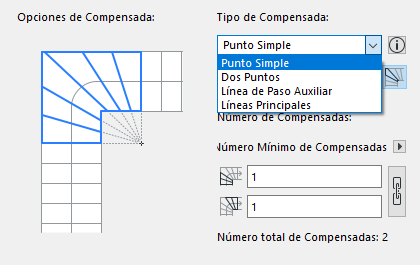

1. Elija uno de los cuatro tipos de Compensada con Huellas Iguales desde el desplegable: Punto Simple, Dos Puntos, Líneas Principales, y Línea de Paso Auxiliar.

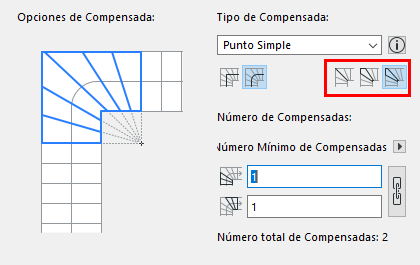

2. Haga clic en uno de los tres iconos para configurar cómo distribuir las huellas en el punto de giro, donde el eje de la compensada se cruza con la línea de paso:





• Contrahuella: colocar una contrahuella en el punto de giro
• Huella Simétrica: se reduce una huella a la mitad en el punto de giro
• Huella Asimétrica: sin restricciones en el emplazamiento de la huella

Vea las siguientes ilustraciones:

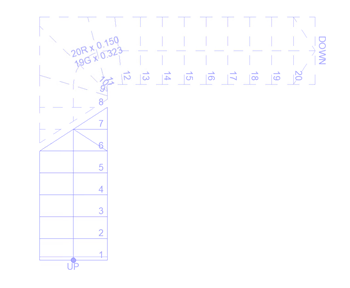

Figura 1. Tipo de Compensada: Línea de Paso AuxiliarPunto de Giro: Contrahuella

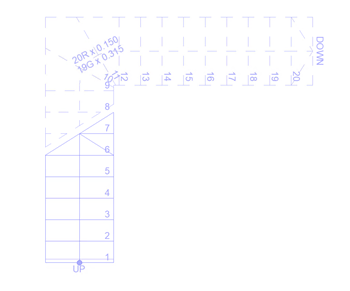

Figura 2. Tipo de Compensada: Línea de Paso AuxiliarPunto de Giro: Huella Simétrica

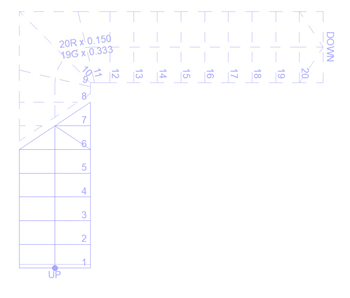

Figura 3. Tipo de Compensada: Línea de Paso AuxiliarPunto de Giro: Huella Asimétrica

Segmentos de Compensada

En el caso de un Segmento de Compensada, el punto medio de la parte compensada de la línea de paso se considera el punto de inicio de la Compensada.

• Los bisectores son construidos como la perpendicular a la línea de paso a través de este punto.
• Las Huellas Iguales se miden empezando desde este punto.
• Los Anchos Mínimos de Huella Cónica son medidos empezando desde la proyección de este punto en el borde interior.
