Crear una Forma 2D

Elija la Herramienta Forma en la Paleta de Herramientas, y elija un Método Geométrico en la Paleta de Información.

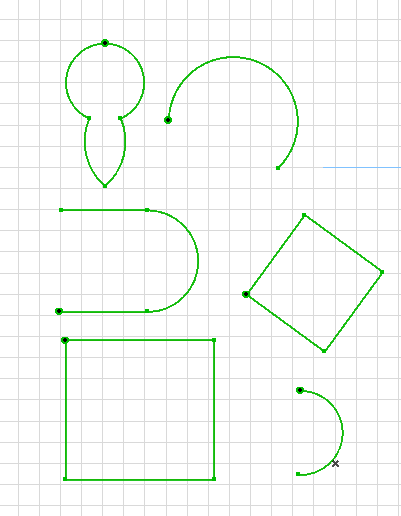

Utilice los siguientes métodos para crear líneas 2D, polilíneas, curvas y polígonos cerrados en la Planta o en la Ventana 3D.

• Poligonal
• Rectangular y Rectangular de Giro Libre
• Curvo - Centro i radio
• Curvo - Circunferencia

El proceso de introducción con estos métodos geométricos funciona como las herramientas de dibujo 2D.

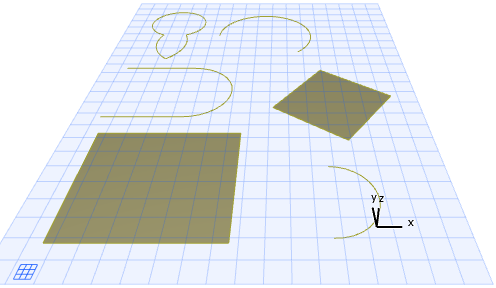

Sin embargo, el resultado es una Cara de Forma o una Línea de Forma, en lugar de un polígono o una línea 2S; aparece en la ventana 3D, pero no tiene parámetros geométricos (p. ej., grosor). Puede utilizar las líneas y superficies 3D resultantes para crear bocetos a mano alzada o a modo de documentación en la ventana 3D.

Rectángulo de Rotación libre

El método de Input Rectángulo de Rotación libre de la Herramienta Forma le permite dibujar el rectángulo en cualquier plano del espacio.

1. En la ventana 3D, elija Rectángulo de Rotación libre.
2. Haga clic dos veces para dibujar el primer borde del rectángulo. Puede dibujar este borde en cualquier plano del espacio.
3. Haga clic para colocar la esquina opuesta del rectángulo. Puede vincularla a cualquier punto del espacio.
