Crear una Abertura

Ver el vídeo

  1. Active la herramienta Abertura.

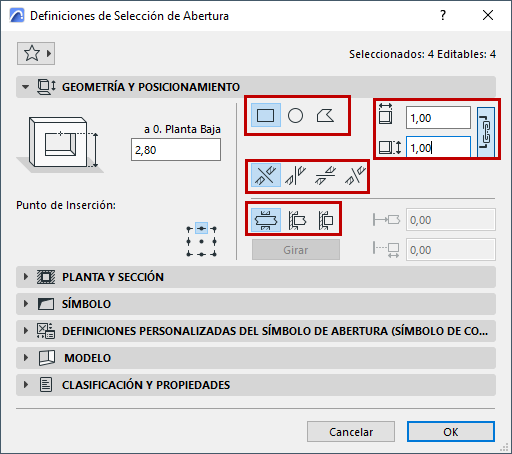

  2. En las Definiciones de las Aberturas o en el Cuadro Info, defina la geometría básica de la Abertura, su forma y punto de anclaje. (Las Definiciones se describen a continuación.)

  3. Pase el cursor por encima del elemento asociado (p. ej. Muro) al que va a colocar la abertura. La vista previa indica la geometría de la Abertura y su elemento asociado.

    Si el cursor está encima de varios posibles elementos asociados, use la tecla Tab para ir destacándolos sucesivamente.

    Note:

    • Aunque el elemento anfitrión forme parte de un Módulo Vinculado o esté reservado por otro usuario, puede colocar la Abertura.
    • La geometría de la Abertura se mide en relación a su elemento asociado, y se mueve con él.
  4. Haga clic para insertar la Abertura, según su forma y Orientación (ver a continuación).

Forma

Elija una forma de Abertura: Rectangular, Circular, Poligonal.

  • Si edita la forma de una Abertura rectangular o circular, cambia automáticamente a Poligonal.

    Excepción: Una Abertura de Elipse no se convierte en un polígono.

  • También puede usar la Varita Mágica para insertar Aberturas poligonales.

Orientación

La Orientación define la extrusión de la Abertura en relación con el elemento asociado: Alineada, Vertical, Horizontal o Personalizada.

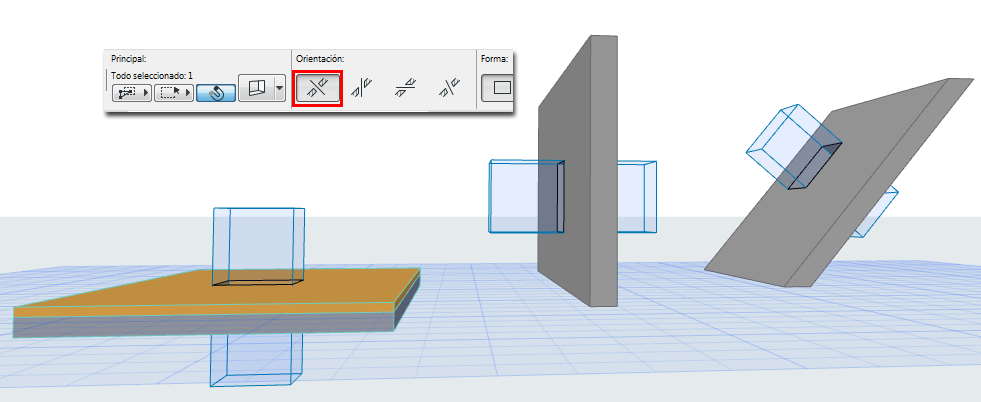

Alineada (predeterminada)

La Abertura Alineada es perpendicular a la línea o plano de referencia del elemento contenedor, en la dirección más lógica dependiendo del contenedor:

  • La Abertura en un forjado o Malla es vertical
  • La Abertura en un Muro o Viga rectos es horizontal
  • La Abertura en un Muro inclinado es perpendicular


Una Abertura colocada con el método Alineada permanece conectada a la línea o plano de referencia del elemento contenedor.

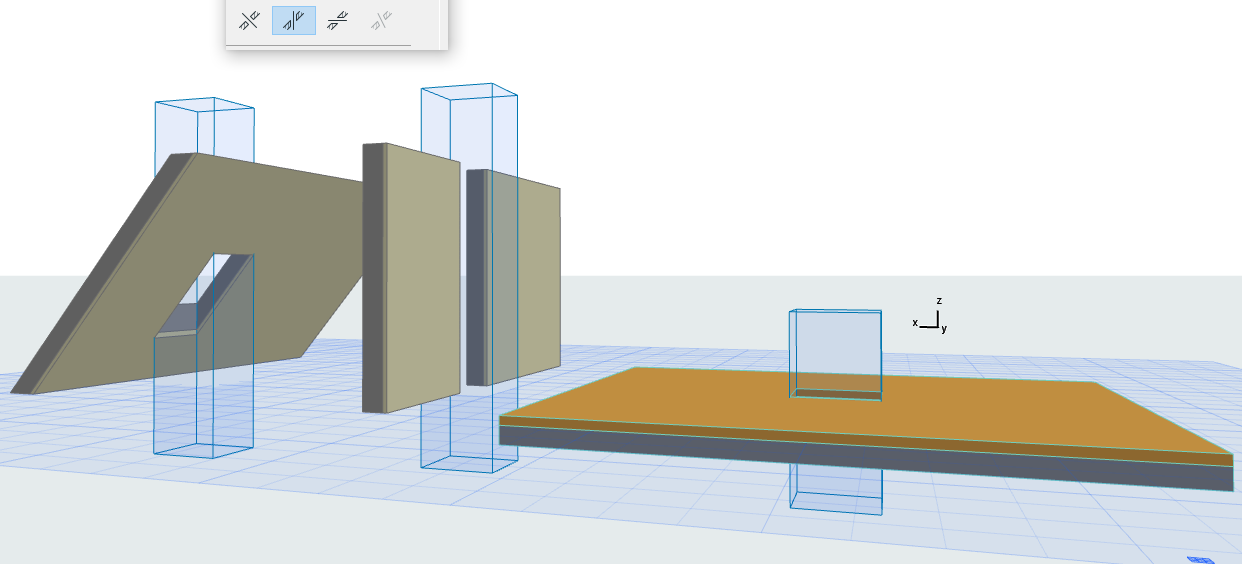

Vertical

Ejemplos de Aberturas verticales:



Horizontal

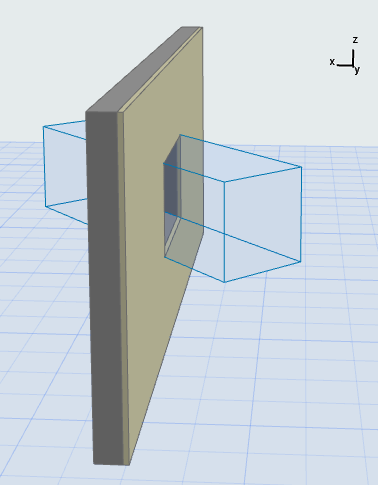

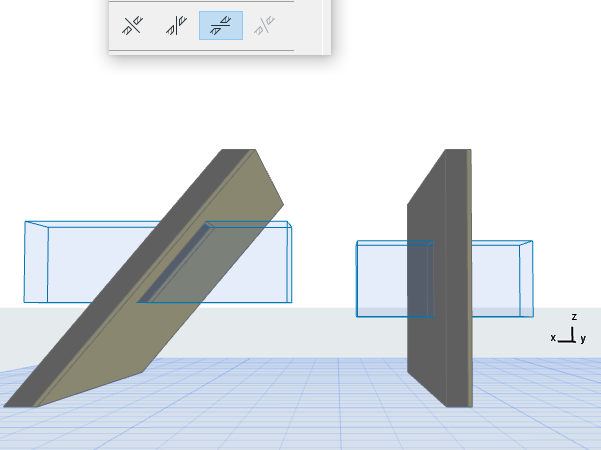

Haga clic una vez para colocar la Abertura horizontal, luego clic de nuevo para definir la dirección de la extrusión:

HorizontalOpenings.png    HorizontalAngledOpening.png

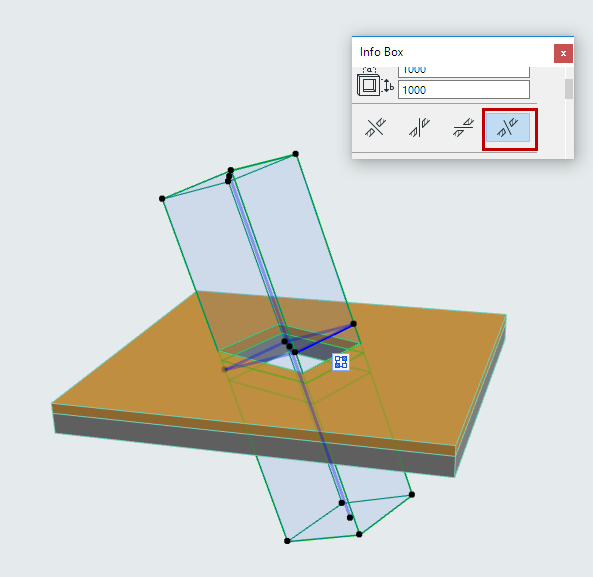

Personalizado

Arrastre, haga simetría o gire una Abertura existente en cualquier posición.

  • Disponible para una Abertura existente seleccionada. (No disponible como método de inserción por defecto.)
  • Puede cambiar una Abertura orientada de forma personalizada a Alineada, Vertical u Horizontal. Sin embargo, se perderá la orientación Personalizada anterior.


Abertura Infinita o Limitada

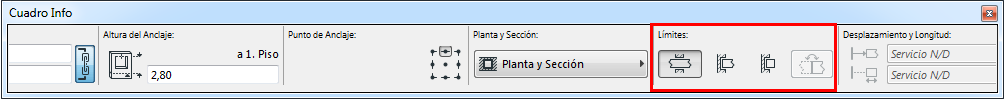

Por defecto, una Abertura se extiende hasta el infinito, como se define en la opción Límite en el Cuadro Info o en las Definiciones de la Abertura.



Una Abertura “Infinita” significa que su longitud no depende de la geometría del elemento recortado: si se incrementa el espesor de un Muro, la abertura seguirá recortándolo entero.

Una Abertura también puede ser definida como limitada en uno o ambos lados.

Ver Use la Abertura Limitada para Crear Nichos o Rebajes.

Punto de Anclaje

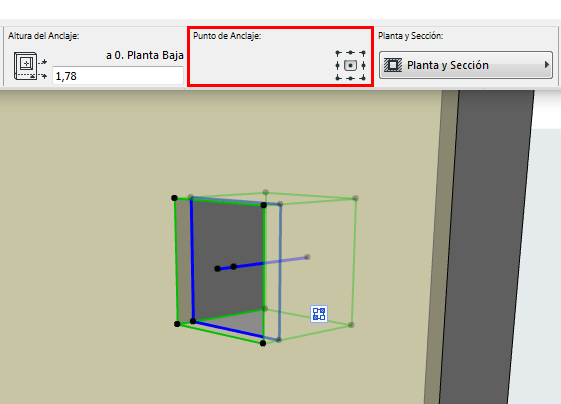

Puede usar cualquiera de los 9 Puntos de Anclaje del contorno de la Abertura.

En 3D, el vector de extrusión azul indica la posición del punto de anclaje.

  • El punto de anclaje permanece fijo cuando redimensiona numéricamente la Abertura.
  • Si cambia el tamaño de la Abertura gráficamente, el punto central de la Abertura permanece fijo, independientemente del anclaje.


Elevación de la Abertura

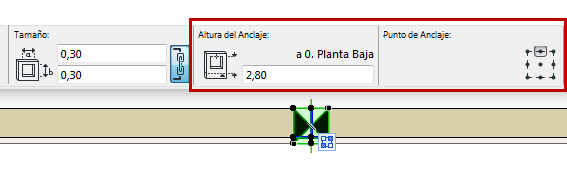

La elevación (o altura) de la Abertura se mide desde el Piso de Origen del elemento asociado hasta el punto de Anclaje de la Abertura. Este es el valor de la altura de anclaje.

  • En 3D: Haga clic para colocar la abertura gráficamente a cualquier altura.
  • En Planta:
  • La altura del anclaje de la Abertura en un elemento vertical (p. ej. un Muro) se mide desde el piso de origen del elemento asociado.

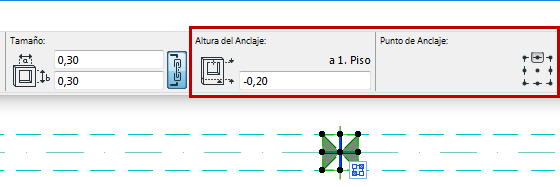

  • Al insertar una Abertura en una Viga, la altura de anclaje se indica desde el piso de encima.

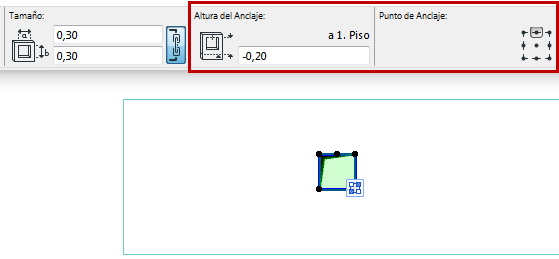

  • Al insertar una Abertura en un Forjado o Malla, la altura del anclaje sigue la elevación del elemento asociado.
