Visualización de las Aberturas en 3D

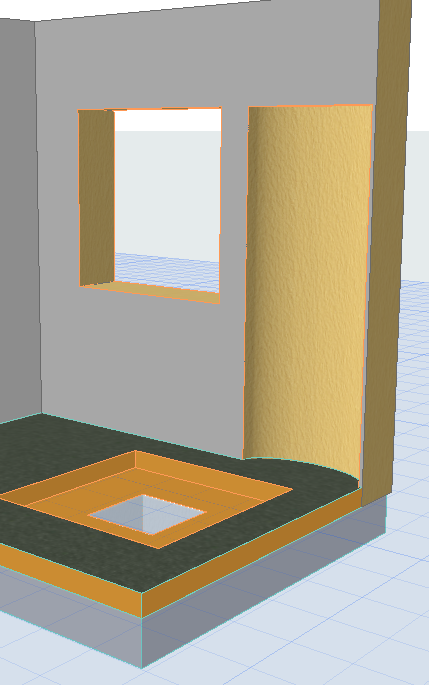

Por defecto: la Abertura muestra la superficie del elemento anfitrión, sin sobrescribirlo.

Sobrescribir Superficie de la Abertura

Si es necesario, puede aplicar una superficie diferente a la extrusión de la Abertura y/o a los extremos.

Extrusión: los lados del cuerpo de la Abertura, donde corta a través de los elementos anfitriones
Extremos: uno o dos extremos de un cuerpo de Abertura limitada, donde se encuentra pero no corta el elemento anfitrión (por ejemplo, nicho o rebaje).

Seleccione la Abertura

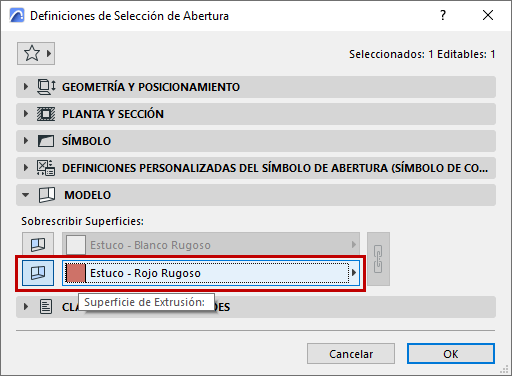

Abra el control Sobrescribir Superficies
- en el Cuadro Info, o
- en el Panel de Modelo de las Definiciones de la Abertura

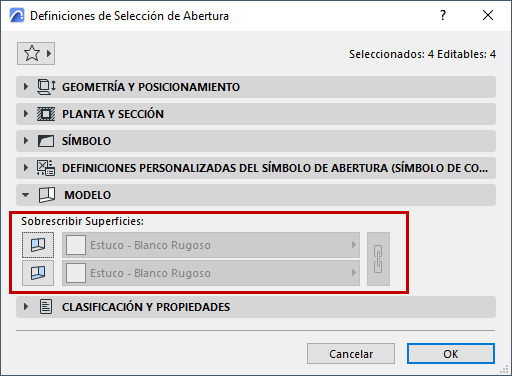

Activar el conmutador de la superficie de los Extremos y/o la superficie de la Extrusión
Desde el desplegable, elija la superficie deseada.

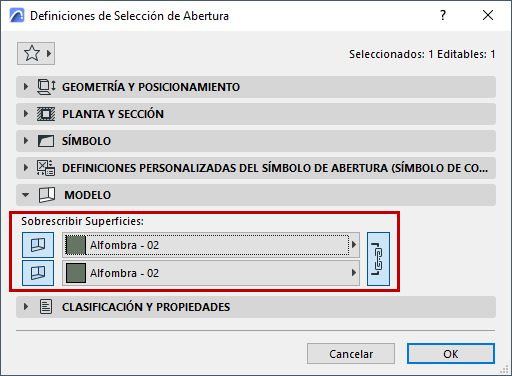

Nota: Haga clic en el icono de la Cadena ("Vincular Superficies") para aplicar la misma superficie a los extremos y a la extrusión.

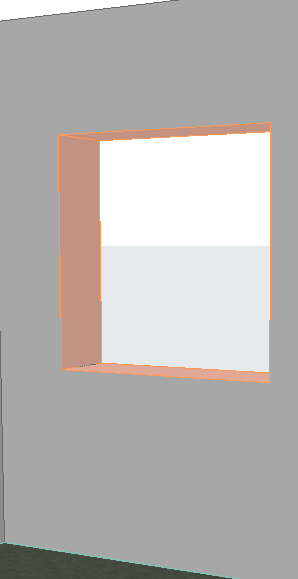

Sobrescribir Superficie de la Abertura - extrusión

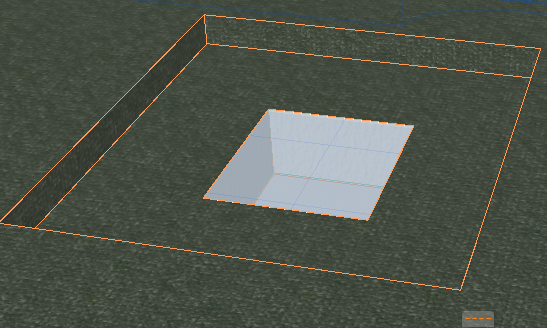

Sobrescribir Superficies de la Abertura - extrusión y extremo
