Elementos intersectados que no se limpian

  • Las intersecciones Muro-Muro solo se limpian si sus líneas de referencia hacen intersección. (No se admite la colisión).

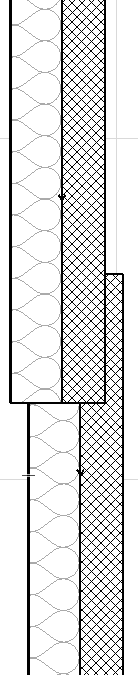

En la Planta

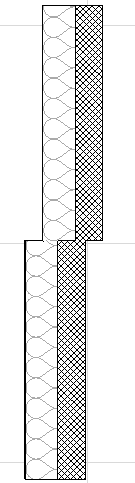

En Sección
  • Las intersecciones Pilar-Pilar no se limpian si hacen colisión.
  • Utilice un pilar con perfil personalizado o la función Combinar Perfiles para conseguir intersecciones de Pilar especiales.
  • Al colocar un Pilar que hará intersección con un Muro Compuesto, su elección de Método Geométrico - envuelto o abierto - afectará a la visualización del muro/pilar en la Planta.
  • Las intersecciones Forjado-Forjado no se limpian si hacen colisión.
  • No se soportan Mallas.
  • No se soportan Objetos.
