Curvar una Viga Verticalmente

En la Ventana 3D o Sección/Alzado:

  1. Seleccione una Viga.

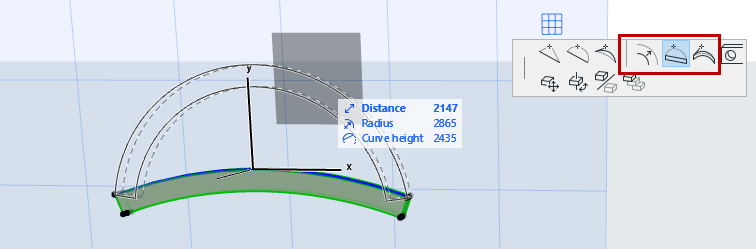

  2. Use los comandos de la paleta flotante para curvar el eje verticalmente, o edítela usando la tangente.


Una curva vertical de una Viga no puede curvarse sobre sí misma.

Una Viga no se puede curvar en horizontal y en vertical a la vez.

  • Para una Viga recta: su altura de curvado no puede ser mayor que el radio de la curva.
  • Para una Viga inclinada: los puntos de inicio y fin del arco no pueden estar más abajo que el orígen del arco

    BeamVerticalCurveMaxStraight.png    BeamVerticalCurveMax.png

  • Para una Viga curva en la vertical, también está disponible el comando de Alargo Radial:

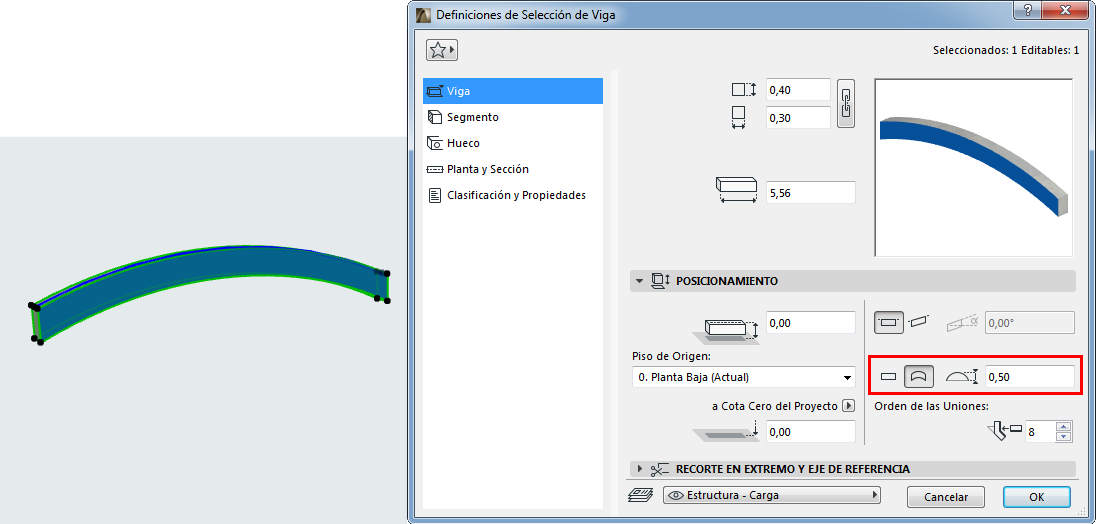

Alternativamente, en las Definiciones de la Viga del Cuadro Info: haga clic en el icono Curva y defina la altura de la Cuerda/Arco.

  • Se pueden insertar valores negativos

  • Si la Viga inicial era curvada en la horizontal, al hacer clic en el icono Curva asignará una curva vertical y eliminará la curva horizontal.
