Definir la Estructura de la Viga/Segmento
Seleccione una Viga o un Segmento de Viga.

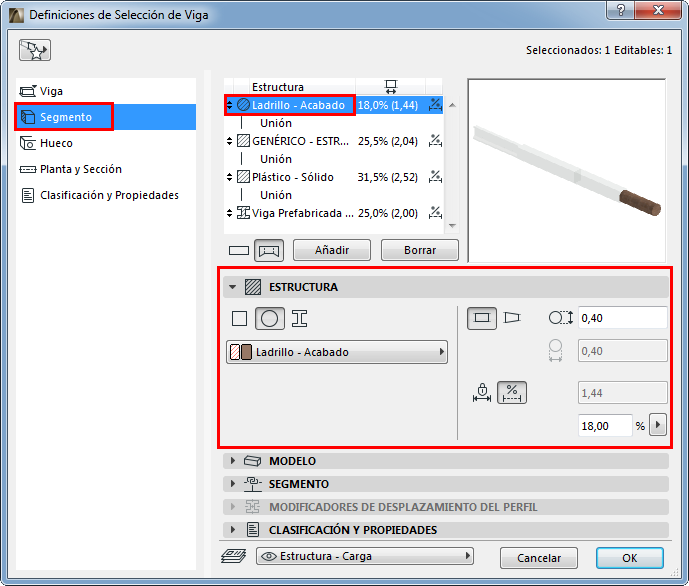

Use el panel Estructura de las Definiciones de la Viga (página Segmento) para definir sus propiedades estructurales y longitud (fija o flexible).
Para un segmento seleccionado: estas Definiciones también están disponibles en el modo Edición de la Viga.
Sección
Haga clic en un icono para definir la sección del segmento.
Material de Construcción/Perfil

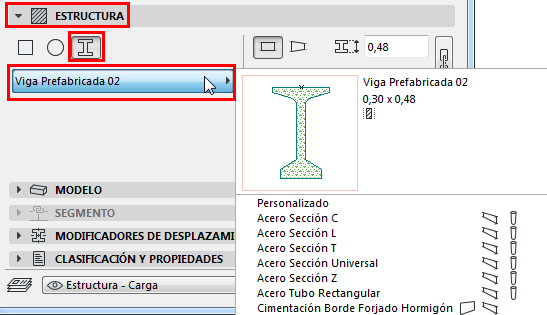

Utilice el desplegable para elegir un Material de Construcción o un Perfil para la Viga o segmento de Viga.
Longitud del Segmento (Fijo o Flexible)
Para cada segmento seleccionado: Defina su longitud y si es fijo o flexible, haciendo clic en el icono correspondiente en el panel de Estructura.

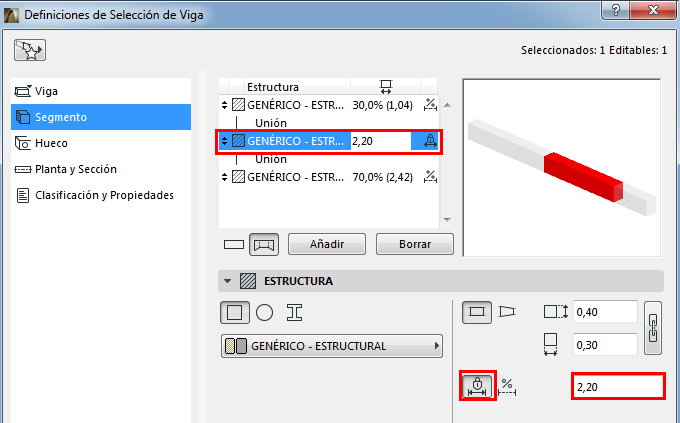

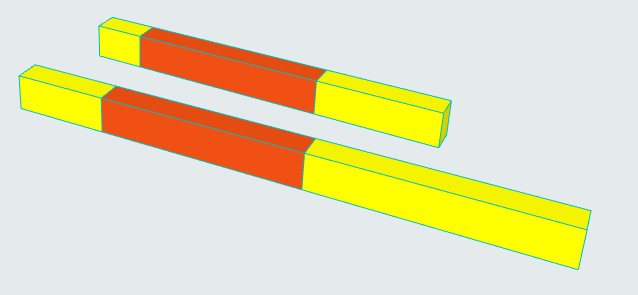

- Para un segmento de longitud fija: Defina la longitud. Permanecerá sin cambios incluso si alargamos la Viga. (Puede también insertar la longitud de un segmento seleccionado en la lista de Estructura.)

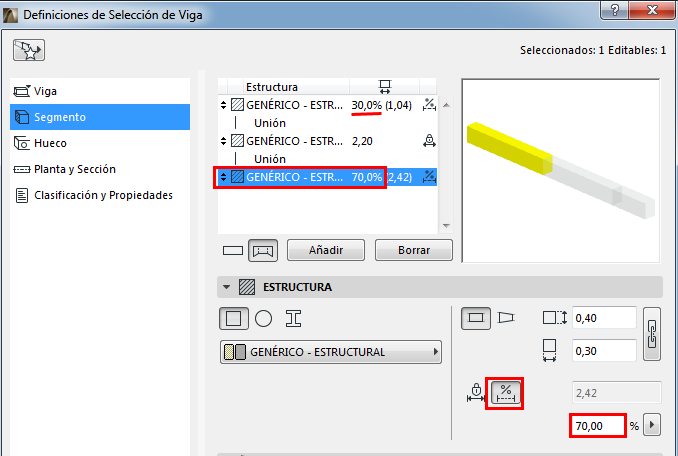

- Para un segmento flexible: Defina su longitud como porcentaje para todos los segmentos flexibles. (Todos los segmentos flexibles suman el 100%) La Longitud de Segmento se modificará si se alarga la Viga.

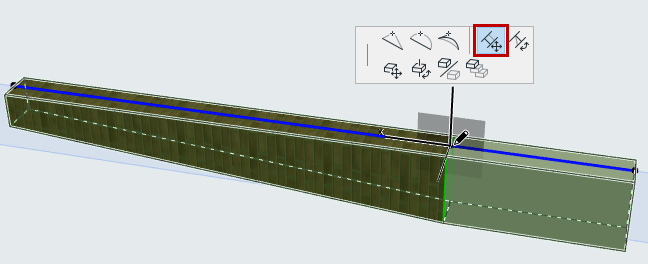

Longitud de Segmento - Editar en 3D
- Seleccione la Viga en la Ventana 3D.
- Haga clic en el punto caliente de la Unión (en la línea de referencia de la Viga).
- Desde la paleta flotante, use Mover Unión del Segmento para ajustar la longitud del segmento.Nota: Si arrastra el punto caliente del segmento a otro punto caliente de otro segmento contiguo, se eliminará el segmento arrastrado.
