Visualización Modelo de Viga

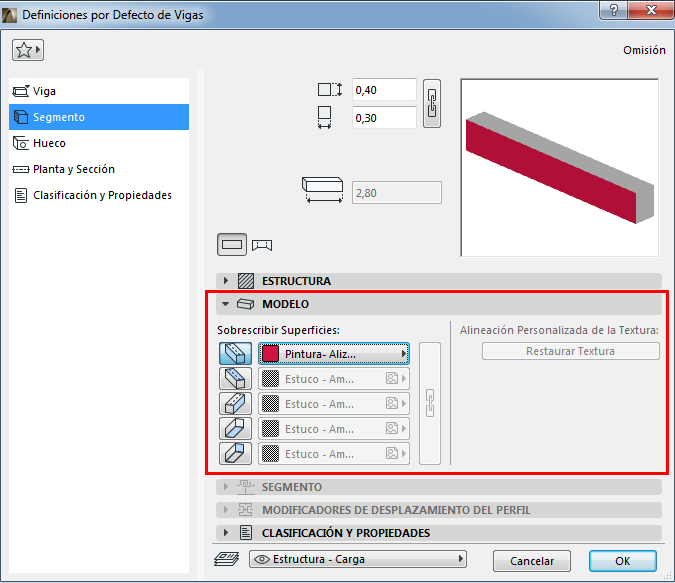

Use el panel Modelo de las Definiciones de Viga (página Segmento) para Sobrescribir Superficies de la Viga.

Sobrescribir Superficies:

Se lista cada lado de la Viga. Haga clic en el icono del lado de la Viga para sobrescribir su superficie (asignada a través de su Material de Construcción).

• Para una Viga rectangular: Puede sobrescribir todos sus lados.
• Para una Viga circular: Solo puede sobrescribir la superficie de sus Extremos.
  Nota: El lado izquierdo es definido por la mano izquierda, mirando desde el primer punto al siguiente punto del Eje de Referencia de la Viga.
• Para una Viga con Perfil: Puede sobrescribir la superficie de la Extrusión y/o la de los Extremos.
  Nota: También puede aplicar una Superficie personalizada a cualquier borde del perfil.

  Ver Aplicar Superficie o Línea Personalizada a Borde de Perfil.

Haga clic en el icono Cadena para asignar la última superficie sobrescrita a todas las caras y bordes seleccionados. Deseleccionando el icono de la cadena restaurará a las superficies anteriores de cada cara/borde.

Para mayor información, ver Superficies.

Ver también Sobrescribir Superficies Con el Pintor de Superficies.

Alineación Personalizada de la Textura: Si este mensaje está activado, indica que a la viga actualmente seleccionada (ya colocada en el proyecto) le ha sido asignada una textura 3D personalizada.

• En este caso, el botón de Restaurar Textura también está activado. Haga clic para restaurar el origen de la Textura de la viga seleccionada.

  Para mayor información, ver Alinear Textura 3D.
